选用交流二线制和直流二线制接近开关，根据使用说明图及其主要技术参数指标， MIP70N03A设计完成如图4 -4所示的控制电路图。要求在没有物体接近时，灯泡不亮，当有物体接近时灯泡亮。

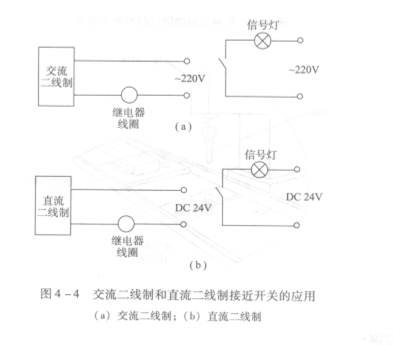

   图4-4交流二线制和直流二线制接近开关的应用

   (a)交流二线制；(b)直流二线制

   直流三线制接近开关的输出型有NPN和PNP两种，20世纪70年代日本产品绝大多数是NPN输出，西欧各国NPN、PNP两种输出型都有。PNP输出接近开关一般应用在PLC或计算机输出控制指令的场合较多，NPN输出接近开关用于控制直流继电器较多，在实际应用中要根据控制电路的特性选择其输出形式。NPN和PNP型传感器主要分为六类：NPN - NO（常开型）、NPN - NC（常闭型）、NPN - NO +NC（常开+常闭混合型）、PNP - NO（常开型）、PNP - NC（常闭型）、PNP - NO +NC（常开+常阔混合型）。

   NPN与PNP型传感器一般有3条引出线，即电源线、地线、信号输出线。
