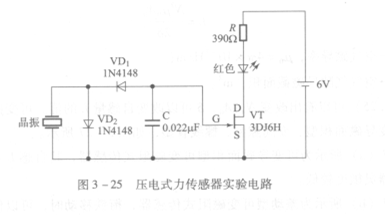

图3 -25所示是采用压电陶瓷制作的压电传感器开关实验电路。VT采用场效应晶体管3DJ6H，SP采用压电陶瓷片（晶振），VD，和VD：MI4410选用硅开关的二极管IN4148。接通电源时，电容器C极板两端电压为零，与之相连的场效应管控制栅板极G的偏电压为零。这时VT导通，其漏源电流使红色发光二极管发光。当用小的物体，例如火柴杆从lOcm高度自由下落砸到压电陶瓷片上时，SP产生负向脉冲电压，通过二极管VD，向电容器C充电，VT的控制栅极加上负偏压，并超过3 DJ6H所需要的夹断电压-9V，这时VT截止，红色发光二极管灭掉。二极管VD：旁路SP在碰撞结束后，随着电容器C上的电压白于元器件漏电而逐渐降低，小于夹断电压（绝对值），VT处于导通状态，产生漏源电流，红色发光二极管逐渐亮，最终电路恢复到初始状态。

   图3 -25压电式力传感器实验电路
