本训练采用固定点法对热电偶进行校准。为此将热电偶的冷端保持在冰水混合物内， G7J-4A-P-CB-IN其温度在标准大气压下是OoC，这里选择水的沸点，锡、锌和铅的熔点分别作为校准的固定点。

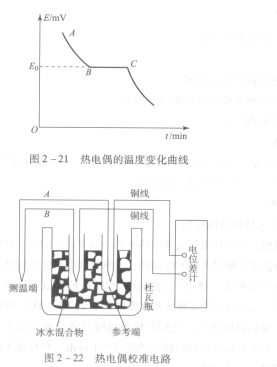

   为了使测量结果较为准确，对于金属的熔点不是在加热的过程中进行测量，而是待金属熔解后，撤去热源使其冷却的过程中测量其凝固点（对金属来说凝固点与熔点完全相同），由于金属在凝固和熔解过程中其温度是不变的，可以利用这一特性测定金属的凝固点，为此用电位差计（或数字电压表）测定热电势随时间的变化曲线，如图2 - 21所示。如果在一定的时间（至少几分钟）内，热电势值基本不变，则该值对应的温度就是所测金属的凝固

点。本训练所用的热电偶校准电路如图2 - 22所示，在热电偶与电位差计的测量端相连时，应注意其正负极性不要接错。

   图2 -21热电偶的温度变化曲线
