电路采用的拓扑结构在故障时安全性高
发布时间:2015/1/12 18:43:46 访问次数:442

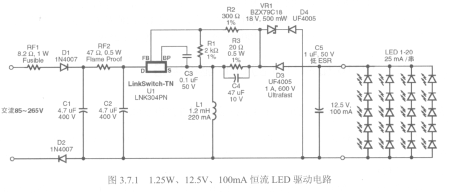

图3.7.1所示电路采用的拓扑结构在故障时安全性高,可对负载加以保护。R2A20285FT可替换无源阻容降压方式,输入电压范围交流85~265V,具有高的效率(交流85V输入时效率大约为60%),可以达到EN55022 B对EMI的要求。
图3.7.1所示电路的输出电压变化范围为士12%(包括50℃的温度变化)。为了减少噪声耦合降低EMI,输入滤波元件要远离LinkSwitch-TN的源极及Ll电感;直流输入滤波电容Cl和C2可以放置在交流输入和Ul/Ll中间,作为屏蔽使用。
选择C4≥20x(15ms/R3),从而对电流检测电压进行足够的滤波。如果C4取值大于50x(15ms/R3),则可以轻微地改善输出恒流的线性。
根据LED灯串上可接受的峰值电流选择C5。更大容量的电容会降低峰值LED的电流。典型值为lOOnF~lOOpLF.要选用低ESR的电容。如果没有此电容,峰值输出电流为Ul的内部限流点。
对应图3.7.1中Rl和R2的取值,R3的值可以通过R3=2 V//o计算得到。
电源提供的总输出电流由LED灯串的数量决定,并受Ll的值及Ul限流点的限制。对图3.7,1中所示电路,负载应小于等于lOOmA及总功率小于等于1.25W。
