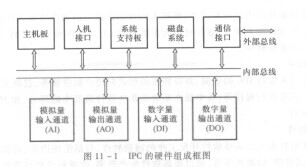

为了提高IPC的通用性、灵活性和扩展性，10A08的各部件均采用模板化结构，10A08即在一块无源的并行底板总线上，插接多个功能模板组成一台IPC的硬件装置。其硬件组成框图如图11 -1所示，除了构成计算机基本系统的主机板、人机接口、系统支持板、磁盘系统、通信接口板外，还有AI、AO、DI、DO等数百种工业I/O接口板可供选择。其选用的各个模板彼此通过内部总线相连，而由中央处理器( CPU)通过总线直接控制数据的传送和处理。下面分别介绍各个组成部分。

   1．内部总线和外部总线

   内部总线是IPC内部各组成部分进行信息传送的公共通道，是一组信号线的集合。常用的内部总线有PC总线、STD总线，以及VME总线和MULTlbus等总线。外部总线是IPC与其他计算机或智能设备进行信息传送的公共通道。常用的外部总线有RS - 232C \RS - 485和IEEE - 488通信总线等。

   2．主机板

   主机板由中央处理器( CPU)、内存储器(RAM、ROM)等部件组成，它是IPC的核心。

   3．人机接口

   人机接口是人与计算机交流的一种外设。它由标准的PC键盘、鼠标、显示器和打印机等组成。

    4．系统支持板

    IPC的系统支持板主要包括如下部分：

    (1)程序运行监视系统，即看门狗定时器：当系统出现异常时能使系统自动恢复运行。

   (2)电源掉电检测：其目的是及时检测到电源掉电后，立即保护当时的重要数据和各寄存器的状态。

   (3)保护重要数据的后备存储器：采用带有后备电池的SRAM、NOVRAM、EEPROM，能在系统掉电后保证数据不丢失。

   (4)实时日历时钟：用于定时自动执行某些控制功能和自动记录某个控制是在何时发生的。

   5．磁盘系统

   磁盘系统有半导体虚拟磁盘以及通用的软磁盘和硬磁盘。

   6．通信接口

   通信接口是IPC和其他计算机或智能外设的接口，常用的接日有RS - 232C、RS -485和IEEE - 488等。

   7．输入／输出模板    。’

   输入／输出模板是IPC和生产过程之间信号传递和变换的连接通道。它包括模拟量输入（AI或A/D）模板、模拟量输出（AO或D/A）模板，数字量输入(DI)模板、数字量输出(DO)模板等种类。

   由于输入或输出均涉及到生产现场被控参数的种类、个数、精度、干扰等等，因而其该类模板是系统中性能差异最大，品种类型最多，也是用户选择最为丰富的一种。在第2章至第4章、第8章讨论过的接口电路技术就是此类模板的构成基础，也是选用这类模板性能指标的理论依据。
