这种模式是把以单片机为核心的智能式测控仪表作为从机（又称下位机）， QD8086-5MHZ完成对工业现场的数据采集和控制任务，而PC机作为主机（又称上位机）将上传数据和下达指令，以实现集中管理和最优控制。

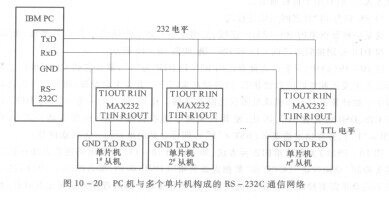

   图10 - 20给出了PC机与多个单片机构成的RS - 232C通信网络示意图。PC机作主机、n个单片机智能仪表为从机，构成了主从方式的RS - 232C串行总线网络。PC机串行口给出的已是标准的RS - 232C电平，而单片机则为TTL电平，采用MAX232芯片就可实现电平的转换和驱动（可参考图10 -16）。

   RS - 422 /485通信总线

   RS - 232C虽然使用很广，但由于推出时间比较早，所以在现代通信网络中已暴露出明显的缺点，主要表现在：传输速率不够快；传输距离不够远；未明确规定连接器；接口使用非平衡发送器和接收器；接口处各信号间容易产生串扰。所以EIA在1977年作了部分改进，制定了新标准RS - 449：除了保留与RS - 232C兼容外，还在提高传输速率、增加传输距离、改进电气特性等方面做了很多努力，增加了RS - 232C没有的环测功能，明确规定了连接器，解决了机械接口问题。
