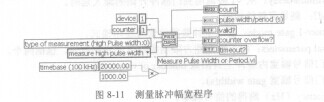

图8-11所示的程序使用Measure Pulse Width or Period VI测量一个未知的脉冲信号。Measure Pulse Width or Period也是一个易用的计数器VI，这个VI各个参数的意义及在这个程序中的设定值如下：

   ·device:设备号。

   ·counter：计数器号。AR1019-S85MSGH0使用计数器1，计数器0用于提供时基信号。

   ·type of measurement：测量类型。共可以选择5种测量类型。

   ·timebase：时基。可以用外部时基信号，也可以根据被测脉冲幅宽选用100KB或20MB的内部时基信号。

   ·count：脉冲数。返回被测脉冲幅宽或周期内的时基信号脉冲数。

   ·pulses width/period：被测脉冲幅宽或周期。

   ·valid?:测量有效性检验。

   ·counter overflow：计数器溢出检验。发生溢出时选择低频时基信号。

   ·timeout?:超时检验。

   测试这个程序时，用信弓发生器产生10Hz、占空比80%的方波信号，接入GPCTRl_GATE（41号针）。使用计数器0提供20MB时基信号，将GPCTRO_OUT（2号针）与GPCTRl_SOURCE( 42号针)连接起来，得到的测试结果为脉冲高电平幅宽80.OOOms，幅宽内时基信号脉冲数1 600 002。
