模/数转换实验电路原理
发布时间:2014/6/11 20:36:29 访问次数:1118

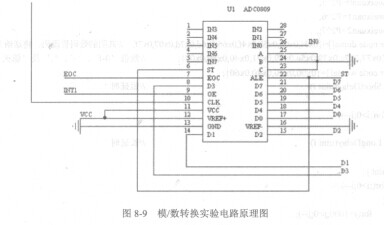

模/数转换实验电路原理XC3S200-4TQ144C图如图8-9所示。
图8-9模/数转换实验电路原理图
试验中用A/D转换芯片ADC0809,其主要引脚含义如下:A、B、C为3个地址输入,EOC是A/D转换结束信号,输出,当A/D转换结束时,此端输出一个高电平(转换期间一直为低电平)。在INO输入模拟信号,转换完成后,D1—D7输出数字量,然后送到单片机进行计算处理。ALE为地址锁存允许信号,输入,高电平有效。ST为A/D转换启动脉至步lOOns宽)使其启动(脉冲上升沿使0809复位,下降沿启动A/D转换)。OE为数据输出允许信号,脚输入一个高电平,才能打开输出三态门,输出数字量。
模/数转换实验电路原理XC3S200-4TQ144C图如图8-9所示。
图8-9模/数转换实验电路原理图
试验中用A/D转换芯片ADC0809,其主要引脚含义如下:A、B、C为3个地址输入,EOC是A/D转换结束信号,输出,当A/D转换结束时,此端输出一个高电平(转换期间一直为低电平)。在INO输入模拟信号,转换完成后,D1—D7输出数字量,然后送到单片机进行计算处理。ALE为地址锁存允许信号,输入,高电平有效。ST为A/D转换启动脉至步lOOns宽)使其启动(脉冲上升沿使0809复位,下降沿启动A/D转换)。OE为数据输出允许信号,脚输入一个高电平,才能打开输出三态门,输出数字量。
