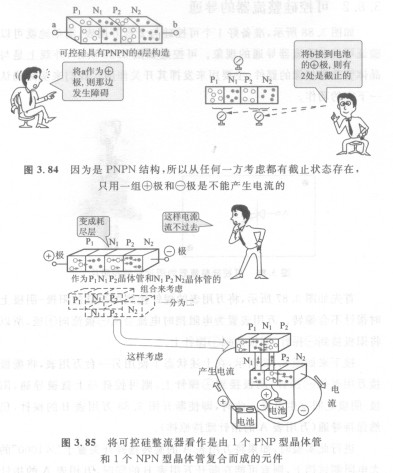

可控硅整流器（silicon controlled rectifier，简称SCR，也叫做晶体闸流管）是一种4层的PNPN半导体。LM2576SX-ADJ其内部拥有3组PN结构造。如图3. 84所示，对于PNPN结合的半导体来说，无论是将其左边设为O极还是将其右边设为0极，从任何一方看过去都有反向的PN结（截止状态）存在。例如，左端接④极，则PiNi、P2 Nz的两个结为正向，但NIP2成反向。结果，不管怎么样在此情况下电流都是不可能导通的。

    接下来我们试将Pi NIP2 N2的4层半导体的Pl层接上电池的O

极、N：层接上e极后，再将另外一组电池的0极接到P。层、@极接到N。层上。结果，如图3.85所示，电流导通整个元件。这是为什么呢？

   首先，我们把PiNiPz N2的4层结构看作是由PINIP2层与

NIP2 N2层复合而成的。即把它看作是由PNP型晶体管与NPN型晶

体簪互相连接来处理。对于P2 N2来说，如图3.85所示，加载的是正向电压，发生电子、空穴的移动。此时，从N2区域穿过P2进入基极区域Ni中的电子，全部流入上层Pi NIP2晶体管的基极区域Ni。进入上层晶体管基极区域的电子促使上层发射极区域的空穴移动，进一步导致集电极区域Pl的空穴扩散。
