万用表测量电路板上直流电压方法
发布时间:2014/2/26 21:40:10 访问次数:6586
万用表测量电路板上直流电压方法
在电路板上测量直流电压需要给电路板通电，X25097SI-2.7有以下两种测量情况。
(1)测量电路中某点与地之间的直流电压，大多数的直流电压测量都是这种情况。测量方法是：黑表棒接电路板的地线，红表棒接电路中所需要测量的点。

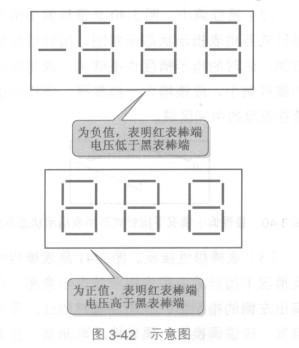

(2)测量电路中某两点之间（不是对地）的直流电压。例如，测量某电阻器两端直流电压，此时红、黑表棒分别接在电阻器两端。在用数字式万用表测量时，如果所测量的电压为正值，说明红表棒所接点的电压高于黑表棒所接点的电压：如果所测量的电压为负值，说明红表棒所接点的电压低于黑表棒所接点的电压，如图3-42所示。
万用表测量电路板上直流电压方法
在电路板上测量直流电压需要给电路板通电，X25097SI-2.7有以下两种测量情况。
(1)测量电路中某点与地之间的直流电压，大多数的直流电压测量都是这种情况。测量方法是：黑表棒接电路板的地线，红表棒接电路中所需要测量的点。
(2)测量电路中某两点之间（不是对地）的直流电压。例如，测量某电阻器两端直流电压，此时红、黑表棒分别接在电阻器两端。在用数字式万用表测量时，如果所测量的电压为正值，说明红表棒所接点的电压高于黑表棒所接点的电压：如果所测量的电压为负值，说明红表棒所接点的电压低于黑表棒所接点的电压，如图3-42所示。
