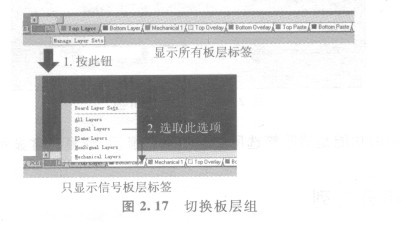

在编辑区下面是板层标签列，包括许多板IRFP4710PBF层标签，按哪个板层标签，即可切换到哪个板层，该板层将变成当前工作板层。由于板层标签很多，无法完全出现在板层标签列里，我们可按右边的板层标签列左移钮及右移钮，来移动板层标签。另外，在板层标签列左边有个色块，显示目前工作板层的颜色，若按此色块，即可开启显示组态对话框，可编辑各元件的显示颜色。在色块右边，标示“LS”的按钮，提供切换板层组的功能，如图2. 17所示。

     坐标与栅格

     在视窗左下方是坐标与栅格栏位，其中显示目前游标所在位置的坐标，以殁工作栅格间距。

     状态列

    在板层标签列下面是状态列，当处于动作状态时，这两个栏位里将显示所操作的动作与相关属性。

     筛选工具列

   在编辑区右下方是筛选工具列，如图2. 18所示，其中包括3个按钮，说明如下：

     按钮提供筛选及选取记忆体操作功能，而这项功能也算是很强的功能，待后续单元再详细说明。    。
