逻辑“或”指令有2种指令形式(STL和FBD)，BXB100-24S12FLTJ用LAD也可以实现逻辑“或”运算，指令格式及示例如表2-7所列。STL指令中的“O”表示对原变量（常开触点）执行逻辑“或”操作；“ON”表示对反变量（常闭触点）执行逻辑“或”操作。
    在示例1中，10.2和10.3只要有一个为1，Q4.2即为1;10.2和IO．3均为O时，Q4.2才为O。
    在示例2中，若10.2为1或Ml0.1为O，则Q4.2为1；当10.2为0且Ml0.1为1时，Q4.2才为O。


    逻辑“异或”指令

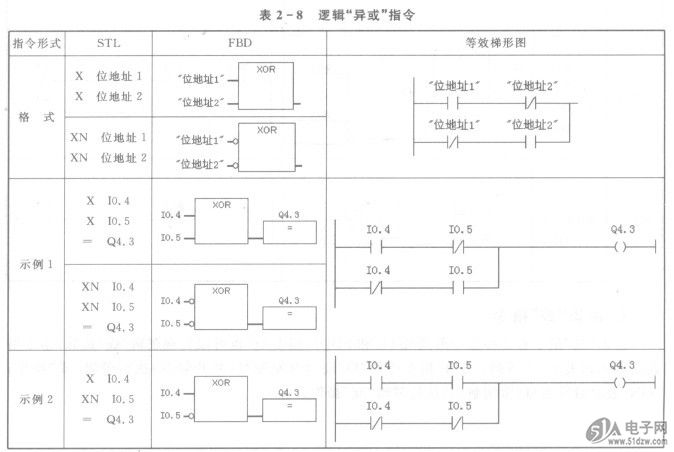

    逻辑“异或”指令有两种指令形式(STL和FBD)，用LAD也可以实现逻辑“异或”运算，指令格式及示例如表2-8所列。STL指令中的X表示对原变量（常开触点）执行逻辑“异或”操作；XN表示对反变量（常闭触点）执行逻辑“异或”操作。
    表2-8逻辑“异或”指令
