在PLCSIM仿真窗口内，将CPU模式开关切换到“RUN”模式，EXB250-48S2V5-RJ按表1-2的顺序进行程序调试，通过设置SB1、SB2、SB3的状态可观察KA1和KA2的状态，KA1和KA2的状态不要人为设置。当位变量被勾选时，该变量为1，否则为O。

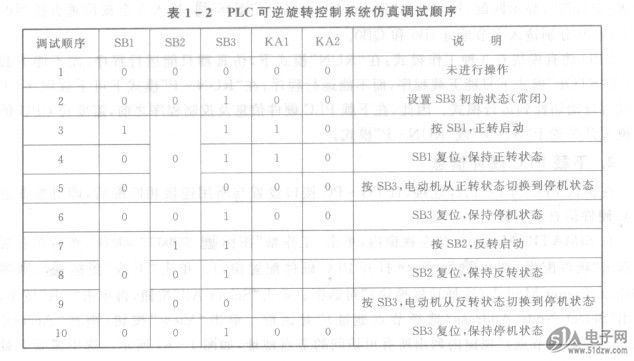

    表1 -2 PLC可逆旋转控制系统仿真调试顺序

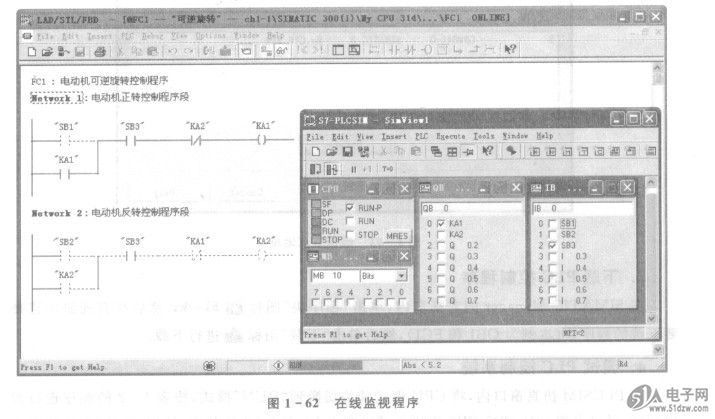

    在仿真调试的同时，还可以打开FC1程序块，在线监视程序的运行状况。在SIMATICManager的左视窗内，单击“程序块”图标幽BloCks，然后在右视窗内双击并打开FC1。单击“监视”图标甜，通过操作PLCSIM窗口内变量的状态，可观察程序中元件状态的变化，如图1- 62所示。其中绿色（实线）表示元件状态为“1”，或已形成能流回路；蓝色（虚线）表示元件状态为“O”，或未形成能流回路。
