如图10-32所示是四种触发状态下的各电极电流流动方向示意图。
    图10-32四种触发状态下的各电极电流流动方向示意图
    双向晶闸管应用电路分析
    如图10-33所示是典型的双向晶闸管应用电路，LES25B48-1V0REJ这是交流调压电路。电路中的VS1为双向晶闸管，VD1为双向触发二极管，RL是负载电阻。采用双向触发二极管VD1触发双向晶闸管VS1是一个典型而常用的触发电路。


    电路中，RP1、Rl、R2、Cl和VD1构成VS1的触发电路，其中RP1是电压调整可变电阻器。220V交流电的正半周电压通过RL、RP1和Rl对Cl充电，当Cl上的充电电压上升到一定程度时，Cl上的电压通过R2加到双向触发二极管VD1，使VD1导通，导通的VD1再将触电压加到VS1控制极，触发VS1导通。VS1导通后构成负载RL的电流回路，RL工作。
    图10-33典型的双向晶闸管应用电路

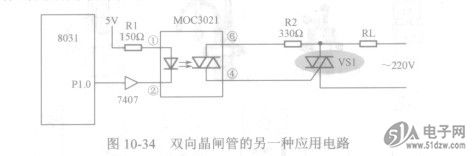

    如图10-34所示是双向晶闸管的另一种应用电路，MOC3021是双向晶闸管输出型的光电耦合器，它的作用是隔离单片机系统和触发外部的双向晶闸管VS1。VS1用来控制负载RL。
