枕形校正变压器用于电视机电路中，BTS4025具体用于行、场偏转线圈电路中，进行光栅的枕形校正。
    1．枕形校正变压器外形特征和电路符号解说

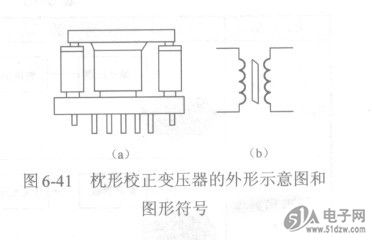

    如图6-41所示是枕形校正变压器的外形示意图和电路符号。其中，图6-41 (a)是BJ型枕形校正变压器的外形示意图。图6-41 (b)是图形符号。


    2．枕形校正变压器电路分析

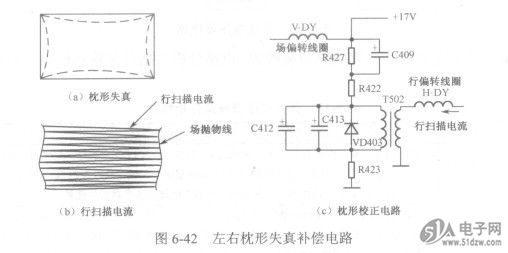

    如图6-42所示是左右枕形失真补偿电路。因为显像管的曲率半径不同，电子束偏转半径也不同，会出现图6-42 (a)所示的上下和左右枕形图像。对于自会聚显像管，上下失真小，不必补偿，但要补偿左右失真，要使行扫描电流像如图6-42 (b)所示，中间大两侧小就能消除这一失真。为此将场锯齿波通过积分电路得到抛物线波，再去调制行扫描电流，这样可得到图6-42 (b)所示行扫描电流。
