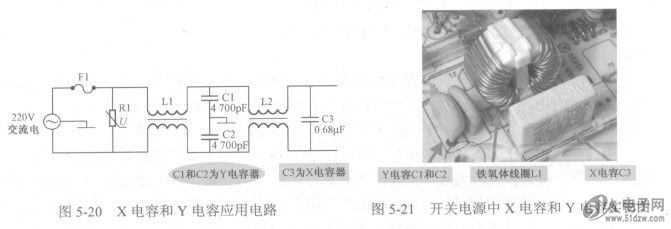

安规电容分为X电容相Y电容，SG55325J883B它们用于EMI/RFI抑制中。EMI (Electro MagneticInterference)意为电磁干扰，RFI (Radio Frequency Interference)意为射频干扰。如图5-20所示是X电容和Y电容应用电路，这是开关电源的220V交流输入电路，也称为瞬变滤波电路或称为EMI滤波器。电路中的Rl为压敏电阻器，Ll和L2是铁氧体线圈，Fl为熔丝。
    如图5-21所示是开关电源中的X电容和Y电容实物图。深圳市品扬科技有限公司


    1．EMI滤波器作用解说
    EMI滤波器设置在220V交流电进线与整流电路之间，用来滤除市电网中的电压瞬变和高频干扰，同时也防止开关电源中的开关管产生的高频干扰传输于到市电网中，形成对其他用电器的高频干扰。


    2.差模高频干扰信号与X电容电路分析

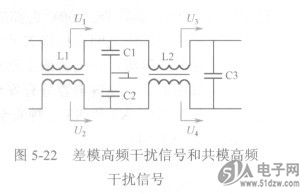

    220V交流电进线为两根，一根是火线，另一根  图5-22差模高频干扰信号和共模高频是零线。这两根引脚上会产生两种高频干扰信号，即干扰信号差模高频干扰信号和共模高频干扰信号，如图5-22所示。
    在电路中接入X电容C3后，由于高频干扰信号频率比较高，C3对高频干扰信号的容抗小，这样差模高频干扰信号通过X电容C3组成回路，如图5-23所示，而不能加到后面的整流电路中，从而达到消除差模高频干扰信号的目的。
