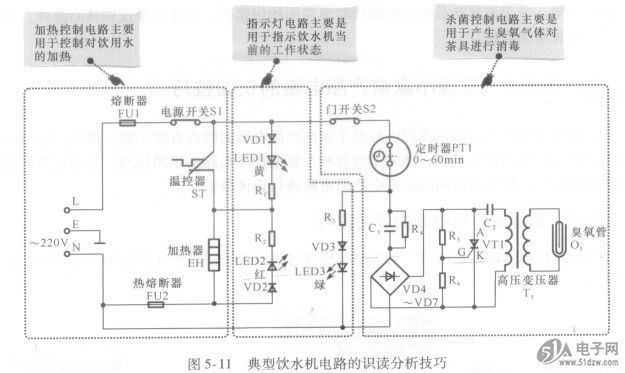

由图5-11可知，典型饮水机的电路可划分为加热控制电路、杀菌控制电路以及指示灯电路。BGW200EG/01其中加热控制电路主要是完成对饮用水进行加热控制的功能；指示灯电路根据各电路或功能部件的工作状态，显示饮水机当前的工作状态。
    ●当电源开关闭合后，变流220V电源由电源的L（相线）端经熔断器FU1、电源开关Sl为加热器EH供电，加热器开始工作，此时加热指示灯LED2红灯被点亮。
    ●当饮水机中的水温达到97℃时（水开后），温控器ST内部触点断开，切断加热器的供电电路，自动停止加热。
    ●温控器内部触点断开后，交流220V相线(L)经二极管VD1、保温指示灯LED1、限流电阻R．再与加热器EH串联。由于R．的阻值很大，因而电流很小，加热器所产生的热量很小，只能起到保温的作用，此时保温指示灯LED1被点亮。
    ●当水温度下降到90℃以下时，温控器又会自动接通，重新加热。


    在饮水机电路中，杀菌控制电路主要是完成对茶具的消毒工作。
    ●当电源开关Sl接通，门开关S2处于闭合状态，旋转定时器PT1设定时间后，杀菌指示灯LED3被点亮，交流220V经定时器PT1和限流电阻器R。后，由桥式整流堆VD4~ VD7整流输出直流低压，经电阻器R1、R2分压后为晶闸管VT1提供触发信号，晶闸管VT1与C1、T2构成高频振荡电路，VT1导通后，高频振荡信号经高压变压器T．升压后为臭氧管0，供电，于是臭氧管产生臭氧气体为保鲜柜中的茶具消毒。
