电路图是所有电子产品的“档案”。S25SC6M能够读懂电子电路图就能够掌握电子产品的结构、性能、工作原理以及装配和检测方法。因此，学习电子电路识图是从事电子产品生产、装配、调试及维修的关键环节。
    通常，根据电子产品的功能和结构的不同，所对应的电路图也有所区别。常用的电路图主要有电原理图、框图、元器件分布图和印制电路板图四种类型。

   了解电原理图的特点及应用

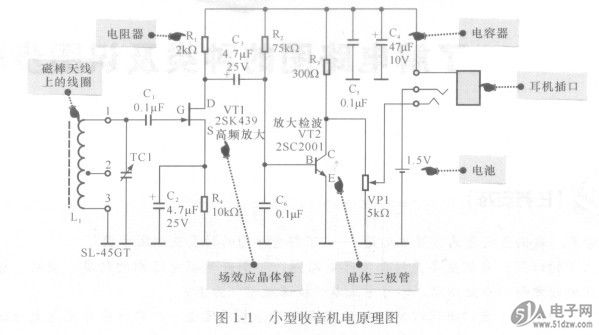

   电原理图是我们最常见到的一种电子电路图（我们俗称的“电路图”主要就是指电原理图），它是由代表不同电子元器件的电路符号和连接线构成的电子电路，如图1-1所示。
    由于这种电路图直接体现了电子电路的结构、信号流程和工作原理，因此一般作为电子产品电路设计的参考资料，同时也作为分析、检测和维修等工作的资料。
