发射极直流电路变形电路“丰富多彩”，电路分析时只要抓住根本一点，就是发射极直流电流主要通过了哪个元件，该元件就是构成发射极直流电路的主要元件，在这二电路分析中主要运用并联电路的阻抗特性。
    发射极直流电路变形电路之一

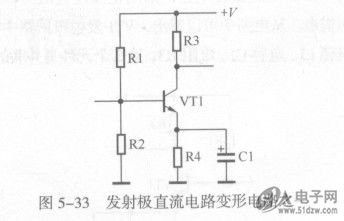

    图5-33所示是一种发射极直流电路变形电路。电路中的VT1是NPN型三极管，采用正极性直流工作电压+V供电。从电路中可以看出，VT1发射极回路中有电阻R4和电容Cl。
    图5-33发射极直流电路变形电路之一


    根据电容隔直流特性可知，VT1发射极直流电流不能通过电容Cl，只能流过电阻R4。
    在这一电路分析中，如果不了解电容的有关特性，电路分析就比较困难，甚至会出错。
    发射极直流电路变形电路之二
    图5-34所示是另一种发射极直流电路变形电路。电路中的VT1是NPN型三极管，电阻Rl构成VT1集电极一基极负反馈偏置电路，采用正极性直流工作电压供电。
    图5-34发射极直流电路变形电路之二


    从电路中可以看出，VT1发射极回路中有电感Ll、电容Cl、电阻R3。
    电感L1虽然能够让直流电流通过，但是Cl不能让直流电流通过，因为Ll和C1串联，所以Ll和Cl这个串联支路不能让三极管VT1发射极的直流电流通过。
    这样，这一电路中只有电阻R3构成了VT1发射极直流电路，VT1发射极直流电流通过R3流到地端。
