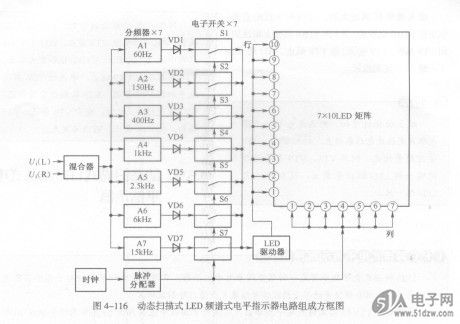

图4-116所示是动态扫描式LED频谱式电平指示器的方框图，这是一个7 x10形式的电平指示器。电路中，整个电平指示器由混合器、7个分频器、7只整流二极管VD1～VD7、7个电子开关、时钟及脉冲分配器、LED驱动器和7×10形式的LED矩阵显示器构成。


    采用动态扫描方式是为了降低电源消耗。如果让7×10( 70只)LED同时发光，对电源的消耗很大。
    1．混合器
    混合器电路的作用是将左、右声道音频信号Ui( L)、“(R)混合后加以放大；其输出信号送到7个分频器电路的输入端。
    2．分频器
    分频器电路的作用是，在音频信号中取出相应频率的音频信号，例如1kHz分频器可让音频信号中的1kHz信号通过（其他频率信号不能通过）．加到电子开关S4中。
    在7xl0形式的指示器中共有7个不同频率的分频器，而在10×10形式的指示器中则有10个不同频率的分频器。
    分频器实际上是一个带通滤波器。图4-117所示是由运算放大器Al构成的有源带通滤波器电路。滤波器的工作频率由阻容元件参数决定，选取不同的RC参数可以获得不同的工作频率。当音频信号输入这一带通滤波器时，只有工作频率附近很窄频带内的信号能够通过这一滤波器，其他信号不能通过，达到了从音频信号中取出某一特定频率信号的目的。
    图4-117带通滤波器


    3．整流电路
    从各分频器输出的信号，是特定频率点的频信号，这一信号送到各自的整流=极管中，将音频信号转换成直流电压，然后加到各自的电子开关输入端。
    4．电子开关电路
    各个分频器电路中都设有一个电子开关，图4-116所示方框图中共有7只电子开关，它们的输出端并联，其输出信号送到LED驱动器中。
