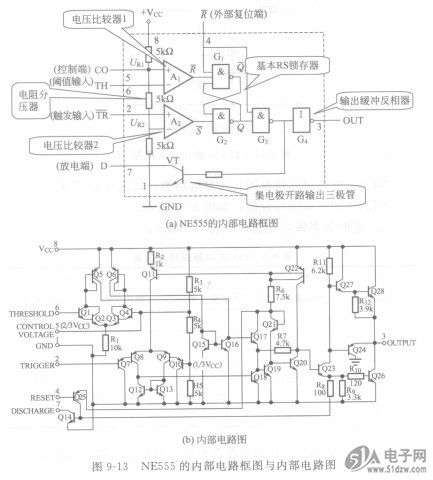

时基集成电路NE555  NE555是属于555系列的计时NTD20N06芯片中的一个型号，555系列引脚功能及应用都是相同的。不同型号555系列产品因价格不同、其稳定度、省电、振荡频率也不相同，而555是目前应用很广且相当普遍的计时芯片，工作时外部只需少数的电阻和电容，便可产生设计电路所需的脉冲信号。目前的生产厂家主要有NXP（恩智浦）、TI（德州仪器）、NEC（日电）、ST（意法半导体）、FAIRCHILD（仙童）。NE555的内部电路框图与内部电路图，如图9-13所示。NE555的引脚图与封装，如图9-14所示。555定时器逻辑功能表，如表9-3所示。

    555定时器典型应用有单稳态电路、双稳态电路、无稳态电路三种。
    单稳态电路只有一个稳定状态，触发翻转后经过一段时间会回到原来的稳定状态，一般作为固定脉冲宽度整形。单稳态电路分为人工启动单稳、脉冲启动型单稳、压控振荡器。


    双稳态电路有两个稳定状态，一个输出端及两个输入端，当输入端的“+”端有触发信号时，输出端立即变为高电平，且一直稳定地输出高电平。如果当输入端的“一”端有触发信号时，输出端立即变为低电平，且一直稳定地输出低电平。触发翻转后会一直保持，有记忆功能，可作为一般的存储器或计数器。双稳态电路有触发电路、施密特触发电路。
    无稳态电路主要是多谐振荡器电路。多谐振荡器可以由三极管构成，也可以用555或者通用门电路等来构成。多谐振荡电路可分为直接反馈型、间接反馈型、无稳型VCD。
