复合管互补对称功率放大电路

发布时间:2012/7/15 14:09:35 访问次数:1669

    互补对称功率放大电路要求RL203(S2D)功放管互补对称,但在实际情况中,功放需要输出足够大的功率,即要求功放管为一对大电流、高耐压的大功率管,要使大功率NPN管和PNP管配对是比较困难的,为此常常采用复合管的接法来实现互补,以解决大功率管互补配对困难的问题。
    复合管的结构
    把两个或两个以上的三极管的电极按一定的原则连接起来,等效为一个管子使用,即为复合管,又称为达林顿管。连接成复合管的原则是:在复合时,第一个管子为小功率管,第二个管子为大功率管;复合管内部各晶体管的各极电流方向都符合原来的极性,并符合基尔霍夫电流定律。

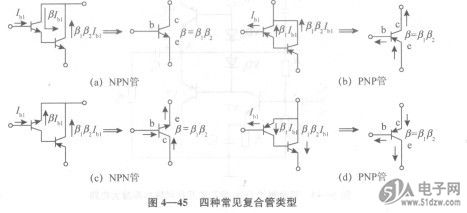

    几种常见的复合管类型如图4-45所示。图4-45 (a)、(b)是由两个同类型的管子构成复合管,图4-45 (c)、(d)则是由两个不同类型的管子构成复合管。



    互补对称功率放大电路要求RL203(S2D)功放管互补对称,但在实际情况中,功放需要输出足够大的功率,即要求功放管为一对大电流、高耐压的大功率管,要使大功率NPN管和PNP管配对是比较困难的,为此常常采用复合管的接法来实现互补,以解决大功率管互补配对困难的问题。
    复合管的结构
    把两个或两个以上的三极管的电极按一定的原则连接起来,等效为一个管子使用,即为复合管,又称为达林顿管。连接成复合管的原则是:在复合时,第一个管子为小功率管,第二个管子为大功率管;复合管内部各晶体管的各极电流方向都符合原来的极性,并符合基尔霍夫电流定律。
    几种常见的复合管类型如图4-45所示。图4-45 (a)、(b)是由两个同类型的管子构成复合管,图4-45 (c)、(d)则是由两个不同类型的管子构成复合管。
