源极跟随器偏置电路的构成
发布时间:2012/5/23 20:07:34 访问次数:1067

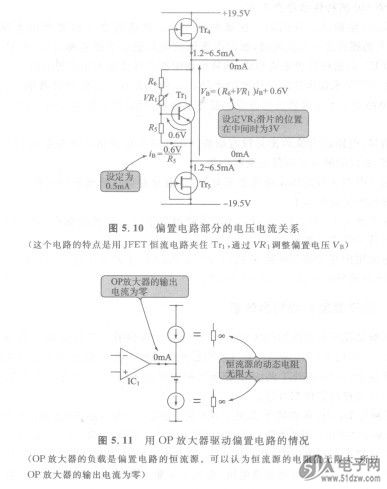

图5.10表示偏置电LM3S608-IQN50-C2路部分电压与电流的关系。偏置电路是用JFET恒流源夹住晶体管Tri，这个晶体管产生加在输出级MOSFET的栅极一栅极间的偏置电压。
可以认为恒流源的动态电阻（内阻）几乎是无限大，所以如图5. 11所示，驱动偏置电路的OP放大器的负载是无限大，OP放大器的输出电流为零（但是OP放大器必须提供MOSFET输入电容的充放电电流，所以交流不为零）。其结果，OP放大器的工作比较轻松，失真率等电气特性也得到改善。
图5.10表示偏置电LM3S608-IQN50-C2路部分电压与电流的关系。偏置电路是用JFET恒流源夹住晶体管Tri，这个晶体管产生加在输出级MOSFET的栅极一栅极间的偏置电压。
可以认为恒流源的动态电阻（内阻）几乎是无限大，所以如图5. 11所示，驱动偏置电路的OP放大器的负载是无限大，OP放大器的输出电流为零（但是OP放大器必须提供MOSFET输入电容的充放电电流，所以交流不为零）。其结果，OP放大器的工作比较轻松，失真率等电气特性也得到改善。
