电流均衡技术
发布时间:2012/4/22 17:00:02 访问次数:989

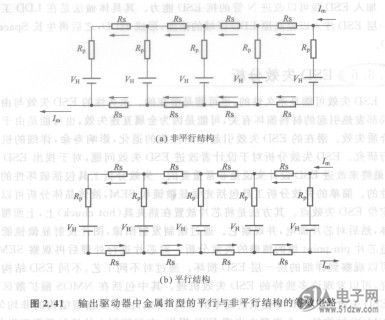

在输出端ESD功耗是通过输出OB2269驱动器件的S/D端来泄漏的。在版图设计时，应该为这一电流提供一个均匀的泄漏通道。通常有平行结构、非平行结构和PSC结构三种，如图2. 40所示。图2.41给出了平行结构和非平行结构的等效电路图。
非平行的金属线版图是最优化的版图结构，因为通过扩散区电流的流动比较均匀。对于平行设计，右面的第一个接触孔在ESD泄漏中具有较小的电阻，但电流较大。PSC版图比平行设计略好，但右面的接触孔通过的电流较大，而且靠近金属通孔的接触孔通过的电流较大，所以在设计时应尽量采用非平行结构。
在输出端ESD功耗是通过输出OB2269驱动器件的S/D端来泄漏的。在版图设计时，应该为这一电流提供一个均匀的泄漏通道。通常有平行结构、非平行结构和PSC结构三种，如图2. 40所示。图2.41给出了平行结构和非平行结构的等效电路图。
非平行的金属线版图是最优化的版图结构，因为通过扩散区电流的流动比较均匀。对于平行设计，右面的第一个接触孔在ESD泄漏中具有较小的电阻，但电流较大。PSC版图比平行设计略好，但右面的接触孔通过的电流较大，而且靠近金属通孔的接触孔通过的电流较大，所以在设计时应尽量采用非平行结构。
