在放大器电路和其他形式的信号处理电路中，大量使用LC并联谐振电路和LC串联谐振电路。

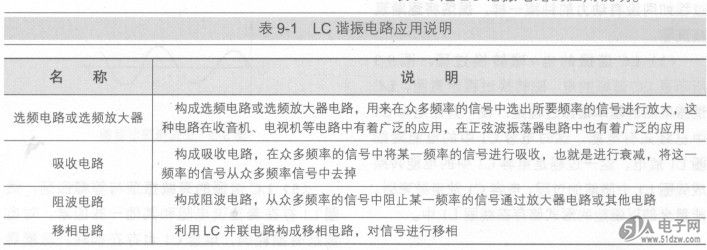

    表9-1是LC谐振电路的应用说明。


    1．LC自由谐振全过程
    图9-1所示是LC自由谐振电路。电路中的Ll是电感器．Cl是电容器，Ll和Cl构成一个并联电路。


 (1) LC谐振的钟摆等效理解方法。LC电路的谐振过程由于看不见摸不着，所以理解起来相当的不方便，为此可以用钟摆的左右摆动来说明，如图9-2所示。


    在给钟摆一个初始能量后，摆就会左右摆动起来，如果不给钟摆电力或弹簧的机械力，钟摆会在摆动过程中摆幅越来越小，直至停止摆动。若给LC自由谐振电路一个初始能量，该电路便会发生自由谐振，这一自由谐振过程如同没有动力的钟摆一样，振荡将逐渐衰减至零。

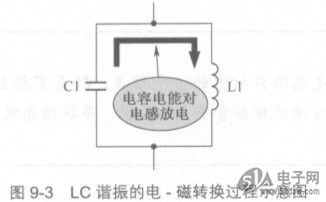

    (2) LC谐振的电．磁转换过程。图9-3所示是LC谐振的电．磁转换过程示意图，LC谐振电路的基本谐振过程是：设一开始电容Cl中已经充有电能，这时电容Cl中的电能对线圈Ll放电，这一过程是电容Cl中的电能转换成线圈Ll中磁能的过程，电容Cl放电结束时，能量全部以磁能的形式储存在线圈Ll中。

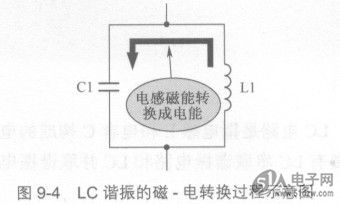

    (3) LC谐振的磁，电转换过程。图9-4所示是LC谐振的磁，电转换过程示意图，电容Cl放电完毕之后，线圈Ll中的磁能又以线圈两端自感电动势产生电流的方式，开始对电容Cl进行充电，这一充电过程是线圈Ll中磁能转换成电容Cl申电能的过程。


    电容C1充电完毕之后，电容Cl两端的电压再度对线圈L1进行放电，开始又一轮新的振荡、能量转换过程。

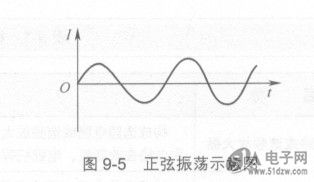

    (4) LC谐振的正弦振荡。如果电路中的电感Ll和电容Cl不存在能量损耗，则谐振回路的振荡电流将是等幅的，为正弦波形，如图9-5所示。


    (5) LC谐振的衰减振荡与等幅振荡。线圈Ll存在着直流电阻和其他一些因素，对电能是有损耗的，电容Cl也存在损耗，这就导致谐振回路的电流不是等幅的，而是逐渐衰减的，如图9-6所示。

    2．LC谐振振荡频率
     LC谐振过程中，电容C1不断重复地充电、放电， 820-068C 它有一个周期，称为振荡周期，也可以    用振荡频率来描述。
    在LC自由谐振电路中，振荡过程中的谐振频率即为fo，改变Ll或Cl的标称值，就能改变振荡频率fo。无论是LC并联谐振电路还是LC串联谐振电路，其谐振频率的计算公式都是相同的
    谐振频率与电感Ll和电容Cl的大小有关，在Ll和Cl的大小确定后，谐振频率就确定了，所以该谐振频率又称为固有频率或自然频率。
    对于一个特定参数的LC谐振电路，电感器Ll和电容器Cl的大小确定后，就有一个确定不变的谐振频率fo，fo与电感Ll和电容Cl的大小有关，由下式决定    fo=1/2πL₁C₁
式中：L1是电感量，单位是亨(H)；C1是电容量，单位是法(F)；fo是谐振频率，单位是赫(Hz)。
