1．电路组成方框图

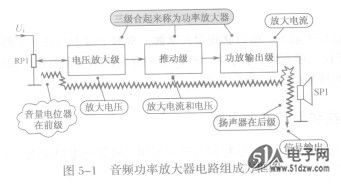

    图5-1是音频功率放大器电路组成方框图。OCETDIJANF这是一个多级放大器，由最前面的电压放大级、中间的推动级和最后的功放输出级共三级电路组成。


    电路分析中，时常需要识别一个电路的前、后相关联电路，这有利于了解信号的“来龙去脉”。与音频功率放大器前、后连接的电路是：负载为扬声器电路，输入信号U来自音量电位器RP1动片的输出信号。

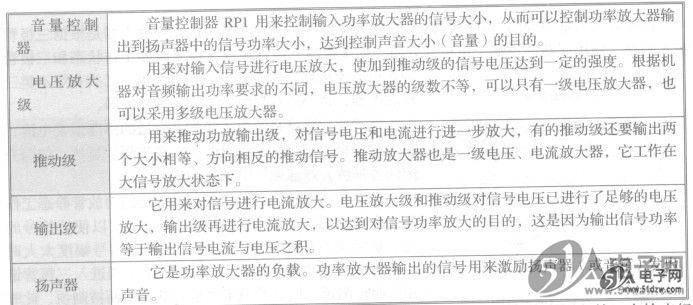

    2．功率放大器中各单元电路的作用


    一些要求输出功率较大的功率放大器中，功率输出级分成两级，除输出级之外，在输出级前再加一级末前级，这一级电路的作用是进行电流放大，以便获得足够大的信号电流来激励功率输出级的大功率三极管。

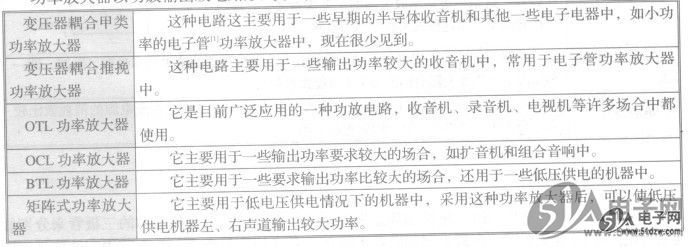

    3．功率放大器种类
    功率放大器以功效输出级电路形式来划分种类，常见的音频功率放大器主要有下列几种：
