3．场效应晶体管的偏置方式

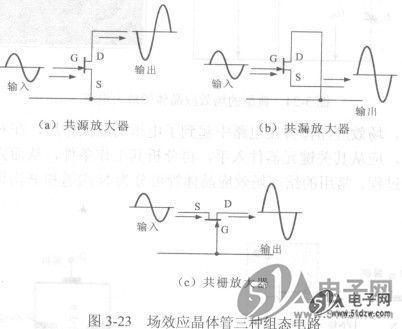

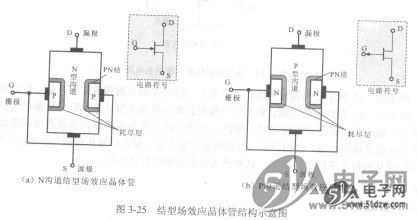

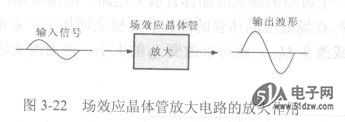

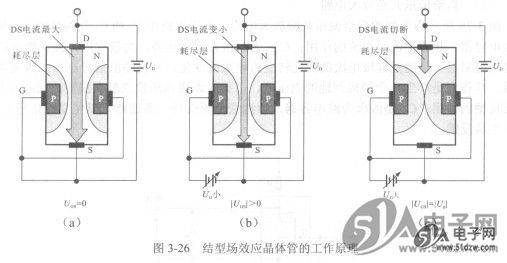

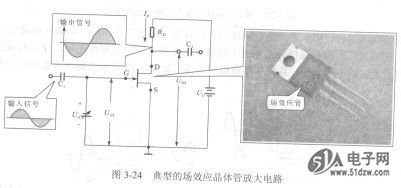

    通过上面的结构我们可以看出，场效应晶体管放大电路的功能为改变偏置电压，控制其输出。结型场效应晶体管的偏置方式有三种，即固定式偏置电路、自给偏压共源放大电路和分压式自偏压电路。CD4541BM96
    (1)固定式偏置电路
    在场效应晶体管放大器中，有时需要外加栅极直流偏置电源，这种方式被称为固定式偏置电路，如图3-27所示。


    图中Cl和C2分别是输入端耦合电容器和输出端耦合电容器。+Vcc通过漏极负载电阻器R2加到VT管漏极，VT管源极接地。-Vcc是栅极专周偏置直流电源，为负极性电源，它通过栅极偏置电阻器R1加到VT1管栅极，使栅极电压低于源极电压，这样就建立了VT管正常偏置电压。
    电路中，输入信号U1经Cl耦合至场效应晶体管VT的栅极，与原来的栅极负偏压叠加。场效应晶体管受到栅极的作用，使其漏极电流厶相应变化，并在负载电阻器R2上产生压降，经C2隔离直流后输出，在输出端即得到放大了的信号电压Uo。如与U同相，U与U反相。
    固定式偏置电路的优点是VT工作点可以任意选择，不受其他因素的制约，也充分利用了漏极直流电源+Vcc，所以可以用于低压供电放大器，缺点是需要两个直流电源。
    (2)  自给偏压共源放大电路
    图3-28所示为典型的自给偏压共源放大电路，在该电路中Cl和C2分别是输入、输出耦合电容器，起通交流隔直流的作用；Ucc为漏极直流电压源，为放大电路提供能源；RD是漏极电阻器，它能把漏极电流的变化转变为电压的变化，以便输出信号电压；Rs是源极电阻，其作用是产生一个源极到地的电压降，以提供源极偏压建立静态偏置，同时具有电流负反馈的作用；Cs是源极旁路电容器，给源极交流信号一条通路，以免交流信号在Rs上产生负反馈。


    “自给偏压”指的是由场效应晶体管自身的电流产生的偏置电压。由于N沟道结型场效庞晶体管正常工作时，栅极、源极之间需要加一个负偏置电压。这一点与三极管的发射结需要正偏置电压是相反的。为了使栅极、源极之间获得所需负偏压，设置了自生偏压电阻器Rs。当源极电流流过Rs时，将会在Rs两端产生上正下负的电压降Us。由于栅极通过RG接地，所以栅极为零电位。这样，Rs产生的US就能使栅极、源极之间获得所需的负压U_GS，这就是自给偏压共源放大电路原理。
    由于场效应晶体管的漏极电流较大时，具有温度上升漏极电流就减小的特点，因而热稳定性好，故在源极仅需设置自偏压电路就十分稳定了。
    (3)分压式自偏压电路
    图3-29所示为分压式自偏压电路又称栅极接正电位偏置电路，它是自给偏压共源放大电路的基础上，加上分压电阻器R_f1和R_f2构成的。


    电源V_DD.输入耦合电容器C1、输出耦合电容器C₂、漏极电阻器R_d、源极电阻器Rs、源极旁路电容器C_a的作用均与自给偏压共源放大电路相同。R_f1和R_f2是分压偏置电阻器，R_fl与R_f2的接点通过大电阻器R_f与栅极相连。由于栅极绝缘无电流，所以R_f1与R_f2的分压点A与栅极同电位。由于该电路既有“分压偏置”又有“自给偏置”，所以又称为组合偏费电路。这种偏置电路既可用于耗尽型场效应晶体管，又可用于增强型场效应晶体管。
