臭氧管的实际应用
发布时间:2011/10/6 13:56:33 访问次数:2334
1．臭氧的作用原理 A463-0050-02
臭氧由除臭器、灭菌器,空气清新机、臭氧消毒柜等设备生产制取。臭氧弥漫到某一空间后，具有除臭、灭菌、消毒的功效。
(1)臭氧除臭的原理。现在的冰箱中都是用臭氧清除异臭味，当冰箱中除臭器产生了臭氧气体后，将在箱体内弥漫与臭气味分子接触并发生化学反应，还原成H20、C02和02等无毒无味物质，从而消除冰释内部鱼、肉等的异臭气味。
(2)臭氧灭菌的原理。用臭氧杀灭细菌、霉菌等微生物时，是由弥漫的臭氧作用于细胞膜，破坏膜内组织，直接杀死各类病菌。由于臭氧是以弥漫方式覆盖扩散，不留任何死角，所以灭菌效果较好。
(3)臭氧消毒的原理。臭氧杀灭活病毒时，是通过直接破坏其RNA（核糖核酸）或DNA（脱氧核糖核酸）物质完成的。如果制取一定量的臭氧通过电扇吹到房间各个角落，就能对封闭的室内进行良好消毒。
2．臭氧的应用方式
应用臭氧通常有两种形式：一是直接应用气态臭氧，二是生成“臭氧水”使用。
使用气态臭氧时，多由臭氧气体源自由弥漫或用电扇把臭氧吹到一定的空间，用于除臭、消毒、灭菌。但消毒灭菌的效果受相对湿度的影响很大，即相对湿度越大消毒灭菌的效果越好。臭氧对干燥的菌体几乎无杀灭作用，一般在用臭氧消毒灭菌时，要求最低相对湿度应大于60%。囡此在干燥的房间或空间使用气态臭氧消毒时，消毒前应在地面上洒些水，以增加空气的湿度，达到良好的消毒效果。另外，在用臭氧对房间消毒灭菌或清除室内异味时，房间的密封性要好，也要注意不能超范围使用。
臭氧的最佳应用方式是把臭氧通入水中溶解，形成臭氧与水混合的“臭氧水”使用。如果提高水中臭氧的浓度与纯度，或控制两者混合的比例，均能使水的性质得到改良，取得有效净化的水，用于饮用和清洗。用臭氧水清洗蔬菜、水果，可以对上面残留的农药解毒。用臭氧水清洗鱼、肉类，可去除腥臭味和灭菌。
臭氧水还可以氧化、分解衣服上的污染物，所以制造了臭氧气泡式洗衣机。
3．使用臭氧的注意事项
臭氧虽能除臭、消毒、灭菌，但由于臭氧是一种强氧化物质，所以使用时应注意以下几点：①过量的臭氧对人体有害无益，我国对臭氧规定的三级标准为0.2mL/m3，所以不能把臭氧产生器放在室内或床头旁当作灭菌或净化空气使用。②对于安装有除臭器的电冰箱，在电冰箱中无物品时，最好将除臭器关闭，否则过量的臭氧会对冰箱内金属零部件产生强烈的氧化而锈烂。③由于臭氧作用后会产生水，所以，臭氧产生设备在使用一段时间后，应进行防潮干燥处理。
4．臭氧管在BC-9090A型冰箱除臭器中的应用

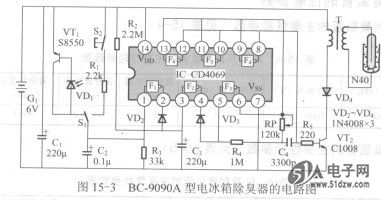

BC-9090A型电冰箱内设置有一个除臭器，除臭器的电路如图15-3所示，其中应用了N40型臭氧管。除臭器通电后可以产生臭氧，用于消除冰箱内部的异奥味，工作原理如下。
该电路采用6非门集成电路IC中的非门F3—F6，以及电阻器R4、可调电阻器RP、电容器C4组成一个振荡器，在经RP调校频率后，产生1852Hz的脉冲信号，由非门F4～F6并联增大驱动功率输出，即从IC的⑧、⑩、⑧脚并联经电阻器Rs送至三极管VT2放大，然后加到升压变压器T的初级绕组上，再经T（初级绕组3匝，次级绕组900匝）升压产生约1800V脉冲高电压加给N40型臭氧管，产生臭氧气体。
除臭器产生的臭氧气体将在冰箱内部弥漫扩散，与臭气异味分子进行氧化还原反应，生成水、二氧化碳和氧气等无毒无味物质，从而消除冰箱中的异臭味，所以称为冰箱除臭器。
在如图15-3所示的电路中，三极管VT1、光电二极管VD1、转换开关Sl及按键开关S2、电阻器R1组成光控和手控电路，用于对振荡器的工作状态进行自动光控或手动控制；非门F1和F2、电阻器R3、电容器C2和C3、二极管VD2和VD3组成延时电路，用于控制振荡器工作或停止的时间。
在Sl拨到左边后，当打开冰箱门时，箱内灯光照射VD1导通，VT1也导通。把+6V电压加到IC的①脚，经非门F1反相使lC②脚为低电压，VD2正偏导通放掉C3上的电，使lC③脚为低电压，进而控制IC④脚为高电压和VD3截止，振荡器进入振荡工作状态，产生1852Hz脉冲信号。
在冰箱门关闭时，VD1因无光照而截止，VT1也截止，IC①脚为低电压。经非门F1反相使IC②脚为高电压，控制VD2截止。此时C，开始由R2缓慢充电，约经6min后，使IC③脚为高电压控制lC④脚为低电压，使VD3导通限制ic⑤胜P为低电压，控制振荡器停振。
在Sl拨到右边后，除臭器的工作状态将由S2通过手动控制。通常Sl是拨到左边。
5．H63815型臭氧管在洗衣机中的应用 A4ZHE
新型臭氧洗衣机是在传统洗衣机基础上加了臭氧产生功能，是用微型气泵将臭氧产生器制成的臭氧气体，通过塑料管引向洗衣机的洗涤桶内压入水中形成臭氧水，用于洗衣。同时产生大量臭氧气泡，经波轮旋转使气泡发生“爆炸”产生吸附作用，能使洗净度提高20%，如图15-2所示。图中的臭氧管采用H63815型，工作电压为1600V，工作电流为1.5～3mA，工作频率为15kHz，臭氧制取量一般为18—23mg/h。电路原理如下。
当闭合开关S后，气泵M得电运行，同时220V电深经变压器T1向臭氧产生器供电，发光二极管VL点亮，以时基集成电路NE555为核心的振荡器开始工作，调节RP，可校准
振荡器产生振荡信号的频率稳定在15kHz。
电路中VT是用功率较大的S8550型放大三极管；升压变压器T2为磁芯变压器，初级绕组用Φ0.2mm漆包线绕50匝，次级绕组用Φ0.08mm漆包线绕3800匝。
变压器次级绕组输出的15kHz高电压，直接加到H63815型臭氧管的两电极上，产生拉弧放电，将气流室内空气电离成臭氧气体，由气泵压入洗衣水中，生成臭氧水。臭氧管工作时，能听到高频电压拉弧放电发出的“咝咝”声。
臭氧水具有氧化、分解衣服污物和漂白等功能，这样不用洗衣粉就能去掉衣物上的污渍，把衣服洗干净。
1．臭氧的作用原理 A463-0050-02
臭氧由除臭器、灭菌器,空气清新机、臭氧消毒柜等设备生产制取。臭氧弥漫到某一空间后，具有除臭、灭菌、消毒的功效。
(1)臭氧除臭的原理。现在的冰箱中都是用臭氧清除异臭味，当冰箱中除臭器产生了臭氧气体后，将在箱体内弥漫与臭气味分子接触并发生化学反应，还原成H20、C02和02等无毒无味物质，从而消除冰释内部鱼、肉等的异臭气味。
(2)臭氧灭菌的原理。用臭氧杀灭细菌、霉菌等微生物时，是由弥漫的臭氧作用于细胞膜，破坏膜内组织，直接杀死各类病菌。由于臭氧是以弥漫方式覆盖扩散，不留任何死角，所以灭菌效果较好。
(3)臭氧消毒的原理。臭氧杀灭活病毒时，是通过直接破坏其RNA（核糖核酸）或DNA（脱氧核糖核酸）物质完成的。如果制取一定量的臭氧通过电扇吹到房间各个角落，就能对封闭的室内进行良好消毒。
2．臭氧的应用方式
应用臭氧通常有两种形式：一是直接应用气态臭氧，二是生成“臭氧水”使用。
使用气态臭氧时，多由臭氧气体源自由弥漫或用电扇把臭氧吹到一定的空间，用于除臭、消毒、灭菌。但消毒灭菌的效果受相对湿度的影响很大，即相对湿度越大消毒灭菌的效果越好。臭氧对干燥的菌体几乎无杀灭作用，一般在用臭氧消毒灭菌时，要求最低相对湿度应大于60%。囡此在干燥的房间或空间使用气态臭氧消毒时，消毒前应在地面上洒些水，以增加空气的湿度，达到良好的消毒效果。另外，在用臭氧对房间消毒灭菌或清除室内异味时，房间的密封性要好，也要注意不能超范围使用。
臭氧的最佳应用方式是把臭氧通入水中溶解，形成臭氧与水混合的“臭氧水”使用。如果提高水中臭氧的浓度与纯度，或控制两者混合的比例，均能使水的性质得到改良，取得有效净化的水，用于饮用和清洗。用臭氧水清洗蔬菜、水果，可以对上面残留的农药解毒。用臭氧水清洗鱼、肉类，可去除腥臭味和灭菌。
臭氧水还可以氧化、分解衣服上的污染物，所以制造了臭氧气泡式洗衣机。
3．使用臭氧的注意事项
臭氧虽能除臭、消毒、灭菌，但由于臭氧是一种强氧化物质，所以使用时应注意以下几点：①过量的臭氧对人体有害无益，我国对臭氧规定的三级标准为0.2mL/m3，所以不能把臭氧产生器放在室内或床头旁当作灭菌或净化空气使用。②对于安装有除臭器的电冰箱，在电冰箱中无物品时，最好将除臭器关闭，否则过量的臭氧会对冰箱内金属零部件产生强烈的氧化而锈烂。③由于臭氧作用后会产生水，所以，臭氧产生设备在使用一段时间后，应进行防潮干燥处理。
4．臭氧管在BC-9090A型冰箱除臭器中的应用
BC-9090A型电冰箱内设置有一个除臭器，除臭器的电路如图15-3所示，其中应用了N40型臭氧管。除臭器通电后可以产生臭氧，用于消除冰箱内部的异奥味，工作原理如下。
该电路采用6非门集成电路IC中的非门F3—F6，以及电阻器R4、可调电阻器RP、电容器C4组成一个振荡器，在经RP调校频率后，产生1852Hz的脉冲信号，由非门F4～F6并联增大驱动功率输出，即从IC的⑧、⑩、⑧脚并联经电阻器Rs送至三极管VT2放大，然后加到升压变压器T的初级绕组上，再经T（初级绕组3匝，次级绕组900匝）升压产生约1800V脉冲高电压加给N40型臭氧管，产生臭氧气体。
除臭器产生的臭氧气体将在冰箱内部弥漫扩散，与臭气异味分子进行氧化还原反应，生成水、二氧化碳和氧气等无毒无味物质，从而消除冰箱中的异臭味，所以称为冰箱除臭器。
在如图15-3所示的电路中，三极管VT1、光电二极管VD1、转换开关Sl及按键开关S2、电阻器R1组成光控和手控电路，用于对振荡器的工作状态进行自动光控或手动控制；非门F1和F2、电阻器R3、电容器C2和C3、二极管VD2和VD3组成延时电路，用于控制振荡器工作或停止的时间。
在Sl拨到左边后，当打开冰箱门时，箱内灯光照射VD1导通，VT1也导通。把+6V电压加到IC的①脚，经非门F1反相使lC②脚为低电压，VD2正偏导通放掉C3上的电，使lC③脚为低电压，进而控制IC④脚为高电压和VD3截止，振荡器进入振荡工作状态，产生1852Hz脉冲信号。
在冰箱门关闭时，VD1因无光照而截止，VT1也截止，IC①脚为低电压。经非门F1反相使IC②脚为高电压，控制VD2截止。此时C，开始由R2缓慢充电，约经6min后，使IC③脚为高电压控制lC④脚为低电压，使VD3导通限制ic⑤胜P为低电压，控制振荡器停振。
在Sl拨到右边后，除臭器的工作状态将由S2通过手动控制。通常Sl是拨到左边。
5．H63815型臭氧管在洗衣机中的应用 A4ZHE
新型臭氧洗衣机是在传统洗衣机基础上加了臭氧产生功能，是用微型气泵将臭氧产生器制成的臭氧气体，通过塑料管引向洗衣机的洗涤桶内压入水中形成臭氧水，用于洗衣。同时产生大量臭氧气泡，经波轮旋转使气泡发生“爆炸”产生吸附作用，能使洗净度提高20%，如图15-2所示。图中的臭氧管采用H63815型，工作电压为1600V，工作电流为1.5～3mA，工作频率为15kHz，臭氧制取量一般为18—23mg/h。电路原理如下。
当闭合开关S后，气泵M得电运行，同时220V电深经变压器T1向臭氧产生器供电，发光二极管VL点亮，以时基集成电路NE555为核心的振荡器开始工作，调节RP，可校准
振荡器产生振荡信号的频率稳定在15kHz。
电路中VT是用功率较大的S8550型放大三极管；升压变压器T2为磁芯变压器，初级绕组用Φ0.2mm漆包线绕50匝，次级绕组用Φ0.08mm漆包线绕3800匝。
变压器次级绕组输出的15kHz高电压，直接加到H63815型臭氧管的两电极上，产生拉弧放电，将气流室内空气电离成臭氧气体，由气泵压入洗衣水中，生成臭氧水。臭氧管工作时，能听到高频电压拉弧放电发出的“咝咝”声。
臭氧水具有氧化、分解衣服污物和漂白等功能，这样不用洗衣粉就能去掉衣物上的污渍，把衣服洗干净。
