3．达林顿管

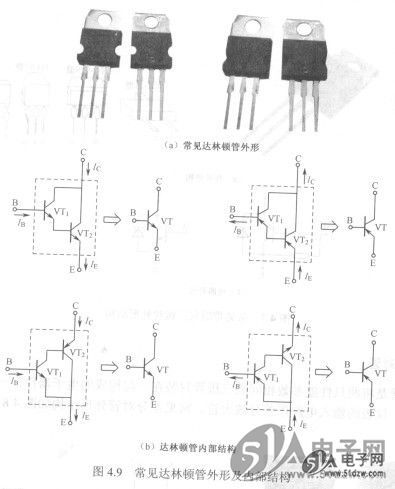

    达林顿管是复合管的一种连接形式。它是将两只三极管或更多只三极管集电极连在一起，而将第一只三极管的发射极直接耦合到第二只三极管的基极，依次级联而成。达林顿管的放大系数很高，主要用于高增益放大电路、电动机调速、逆变电路及继电器驱动、LED显示屏驱动等控制电路。常见达林顿管外形结构如图4.9(a)所示，内部等效电路如图4.9(b)所示。



    4．带阻三极管   AM79C874VC

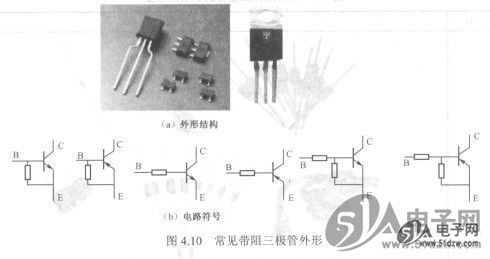

    带阻三极管是指基极和发射极之间接有一只或两只电阻并与晶体管封装为一体的三极管。由于带阻三极管通常应用在数字电路中，因此带阻三极管有时又被称为数字三极管或数码三极管。带阻三极管通常作为一个中速开关管，在电路中可看作一个电子开关，但其饱和导通时，管压降很小。广泛应用于电视机、影碟机、录像机、DVD及显示器等家电产品中。常见带阻三极管外形结构及电路符号如图4.10所示。
