整流电路
发布时间:2011/9/20 14:29:04 访问次数:1999
整流电路的功能是将交流电转换成直流电。整流电路主要有半波整流电路、全波整流电路和桥式整流电路等。
1．半波整流电路 C945P
半波整流电路采用一只二极管将交流电转换成直流电，它只能利用到交流电的半个周期，故称为半波整流。半波整流电路及有关电压波形如图4-25所示。

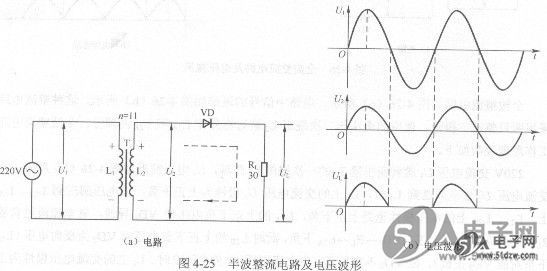

图4-25 (a)所示为半波整流电路，图4-25 (b)所示为电路中有关电压的波形。220V交流电压送到变压器T1一次绕组L1两端，Ll两端的交流电压U1的波形如图4-25 (b)所示，该电压感应到二次绕组L2上，在L2上得到图4-25 (b)所示的较低的交流电压U2。当L2上的交流电压U2为正半周时，U2的极性是上正下负，二极管VD导通，有电流流过二极管和电阻RL，电流方向是：U2上正→VD→RL→U2下负；当L2上的交流电压U2为负半周时，U2电压的极性是上负下正，二极管截止，无电流流过二极管VD和电阻RL。如此反复工作，在电阻RL上会得到图4-25 (b)所示脉动直流电压UL。
从上面分析可以看出，半波整流电路只能在交流电压半个周期内导通，另半个周期内不能导通，即半波整流电路只能利用半个周期的交流电压。
半波整流电路结构简单，使用元器件少，但整流输出的直流电压波动大。另外，由于整流时只利用了交流电压的半个周期（半波），故效率很低。因此，半波整流常用在对效率和电压稳定性要求不高的小功率电子设备中。
2．全波整流电路 C8051F332-GM
全波整流电路采用两只二极管将交流电转换成直流电，由于它可以利用交沆电的正、负半周，所以称为全波整流。全波整流电路及有关电压波形如图4-26所示。

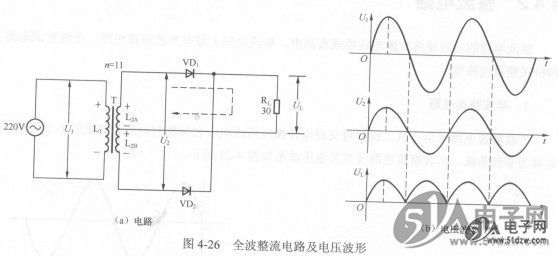

全波整流电路如图4-26 (a)所示，电路中信号的波形如图4-26(b)所示。这种整流电路
采用两只整流二极管，使用的变压器二次绕组L2被对称分作L2A和L2B两部分。全波整流电路
工作原理说明如下。
220V交流电压Ul送到变压器T1的一次绕组L1两端，奶电压波形如图4-26 (b)所示。当交流电压U1正半周送到L1时，L1上的交流电压“极性为上正下负，该电压感应到L2A. L2B上，L2A. L2B上的电压极性也是上正下负，L2A的上正下负电压使VD1导通，有电流流过负载RL，其途径是：L2A上正→VDl→RL→L2A下负，此时L2B的上正下负电压对VD2为反向电压(L2B下负对应VD2正极），故VD2不能导通；当交流电压U1负半周来时，L1上的交流电压极性为上负下正，L2A、L2B感应到的电压极性也为上负下正，L2B的上负下正电压使VD2导通，有电流流过负载RL，其途径是：L2B下正→VD2→RL→L2B上负，此时L2A的上负下正电压对VD1为反向电压，VD1不能导通。如此反复工作，在RL上会得到图4-26 (b)所示的脉动直流电压UL。
从上面分析可以看出，全波整流能利用到交流电压的正、负半周，效率大大提高，达到半波整流的两倍。
全波整流电路的输出直流电压脉动小，整流二极管通过的电流小，但由于两只整流二极管轮流导通，变压器始终只有半个二次绕组工作，使变压器利用率低，从而使输出电压低、输出电流小。
3．桥式整流电路
桥式整流电路采用四只二极管将交流电转换成直流电，由于四只二极管在电路中连接与电桥相似，故称为桥式整流电路。桥式整流电路及有关电压波形如图4-27所示。
桥式整流电路如图4-27 (a)所示，这种整流电路用到了四只整流二极管。桥式整流电路工
作原理分析如下。
220V交流电压Ul送到变压器一次绕组L1上，该电压经降压感应到L2上，在L2上得到U2电压，Ul、U2电压波形如图4-27 (b)所示。当交流电压Ul为正半周时，L1上的电压极性是上正下负，L2上感应的电压U2极性也是上正下负，L2上正下负电压U2使VD1、VD3导通，有电流流过RL，电流途径是：L2上正→VD1→RL→VD3→L2下负；当交流电压负半周来时，L1上的电压极性是上负下正，L2上感应的电压U2极性也是上负下正，L2上负下正电压U2使VD2、VD4导通，电流途径是：L2下正→VD2→RL→VD4→L2上负。如此反复工作，在RL上得到图4-27(b)所示脉动直流电压UL。
从上面分析可以看出，桥式整流电路在交流电压整个周期内都能导通，即桥式整流电路能利用整个周期的交流电压。
桥式整流电路输出的直流电压脉动小，由于能利用到交流电压正、负半周，故整流效率高。正因为有这些优点，故大多数电子设备的电源电路都采用桥式整流电路。
整流电路的功能是将交流电转换成直流电。整流电路主要有半波整流电路、全波整流电路和桥式整流电路等。
1．半波整流电路 C945P
半波整流电路采用一只二极管将交流电转换成直流电，它只能利用到交流电的半个周期，故称为半波整流。半波整流电路及有关电压波形如图4-25所示。
图4-25 (a)所示为半波整流电路，图4-25 (b)所示为电路中有关电压的波形。220V交流电压送到变压器T1一次绕组L1两端，Ll两端的交流电压U1的波形如图4-25 (b)所示，该电压感应到二次绕组L2上，在L2上得到图4-25 (b)所示的较低的交流电压U2。当L2上的交流电压U2为正半周时，U2的极性是上正下负，二极管VD导通，有电流流过二极管和电阻RL，电流方向是：U2上正→VD→RL→U2下负；当L2上的交流电压U2为负半周时，U2电压的极性是上负下正，二极管截止，无电流流过二极管VD和电阻RL。如此反复工作，在电阻RL上会得到图4-25 (b)所示脉动直流电压UL。
从上面分析可以看出，半波整流电路只能在交流电压半个周期内导通，另半个周期内不能导通，即半波整流电路只能利用半个周期的交流电压。
半波整流电路结构简单，使用元器件少，但整流输出的直流电压波动大。另外，由于整流时只利用了交流电压的半个周期（半波），故效率很低。因此，半波整流常用在对效率和电压稳定性要求不高的小功率电子设备中。
2．全波整流电路 C8051F332-GM
全波整流电路采用两只二极管将交流电转换成直流电，由于它可以利用交沆电的正、负半周，所以称为全波整流。全波整流电路及有关电压波形如图4-26所示。
全波整流电路如图4-26 (a)所示，电路中信号的波形如图4-26(b)所示。这种整流电路
采用两只整流二极管，使用的变压器二次绕组L2被对称分作L2A和L2B两部分。全波整流电路
工作原理说明如下。
220V交流电压Ul送到变压器T1的一次绕组L1两端，奶电压波形如图4-26 (b)所示。当交流电压U1正半周送到L1时，L1上的交流电压“极性为上正下负，该电压感应到L2A. L2B上，L2A. L2B上的电压极性也是上正下负，L2A的上正下负电压使VD1导通，有电流流过负载RL，其途径是：L2A上正→VDl→RL→L2A下负，此时L2B的上正下负电压对VD2为反向电压(L2B下负对应VD2正极），故VD2不能导通；当交流电压U1负半周来时，L1上的交流电压极性为上负下正，L2A、L2B感应到的电压极性也为上负下正，L2B的上负下正电压使VD2导通，有电流流过负载RL，其途径是：L2B下正→VD2→RL→L2B上负，此时L2A的上负下正电压对VD1为反向电压，VD1不能导通。如此反复工作，在RL上会得到图4-26 (b)所示的脉动直流电压UL。
从上面分析可以看出，全波整流能利用到交流电压的正、负半周，效率大大提高，达到半波整流的两倍。
全波整流电路的输出直流电压脉动小，整流二极管通过的电流小，但由于两只整流二极管轮流导通，变压器始终只有半个二次绕组工作，使变压器利用率低，从而使输出电压低、输出电流小。
3．桥式整流电路
桥式整流电路采用四只二极管将交流电转换成直流电，由于四只二极管在电路中连接与电桥相似，故称为桥式整流电路。桥式整流电路及有关电压波形如图4-27所示。
桥式整流电路如图4-27 (a)所示，这种整流电路用到了四只整流二极管。桥式整流电路工
作原理分析如下。
220V交流电压Ul送到变压器一次绕组L1上，该电压经降压感应到L2上，在L2上得到U2电压，Ul、U2电压波形如图4-27 (b)所示。当交流电压Ul为正半周时，L1上的电压极性是上正下负，L2上感应的电压U2极性也是上正下负，L2上正下负电压U2使VD1、VD3导通，有电流流过RL，电流途径是：L2上正→VD1→RL→VD3→L2下负；当交流电压负半周来时，L1上的电压极性是上负下正，L2上感应的电压U2极性也是上负下正，L2上负下正电压U2使VD2、VD4导通，电流途径是：L2下正→VD2→RL→VD4→L2上负。如此反复工作，在RL上得到图4-27(b)所示脉动直流电压UL。
从上面分析可以看出，桥式整流电路在交流电压整个周期内都能导通，即桥式整流电路能利用整个周期的交流电压。
桥式整流电路输出的直流电压脉动小，由于能利用到交流电压正、负半周，故整流效率高。正因为有这些优点，故大多数电子设备的电源电路都采用桥式整流电路。
