1．三极管偏置电路中的可变电阻电路    QTLP2824GR
     图2-71所示是收音机高频放大管VT1的分压式偏置电路。电路中的VT1构成高频放大器，RP1、Rl和R2构成分压式偏置电路，其中RP1和Rl构成上偏置电阻，R2构成下偏置电阻。
    分压式偏置电路为VT1提供静态工作电流，没有这一电流，三极管VT1将无法工作在放大状态，这一电流的大小不恰当，VT1也不能工作在最佳状态下。了解静态电流大小对三极管VT1工作状态的影响，有利于理解RP1电路的工作原理。


    电路中，RP1、Rl和R2分压电路决定了VT1静态电流的大小。
    分压电路的输出电压大小由RP1、Rl和R2三只电阻的阻值大小决定，Rl和R2是固定电阻，调节可变电阻器RP1阻值时，可以改变VT1基极电压，从而可以改变VT1静态电流。所以，在设置可变电阻器RP1后，能够方便地调节VT1静态工作电流。

    2．光头自动功率控制(APC)电路灵敏度调整电路

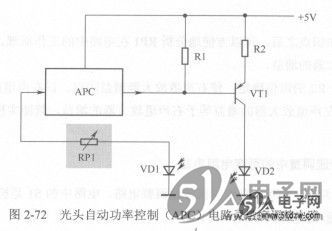

    激光拾音器（又称光头）自动功率控制电路简称APC电路，APC是英文Automatic PowerControl的缩写。图2-72所示是光头自动功率控制(APC)电路灵敏度调整电路。


    电路中，VD1是激光光敏二极管，为激光功率检测管；VD2是激光发射二极管；VT1是VD2的驱动三极管。
    电路中，可变电阻RP1用于调整激光光敏二极管VD1的静态工作电流，这一电流的大小决定了VD1的工作灵敏度，而这一灵敏度的高低就是VD2的初始工作电流大小，即初始激光功率。
    激光拾音器中的激光发射二极管VD2使用时间长了，其激光发射能力会逐渐减弱，将造成激光拾音器的读片能力减弱，机器只能播放那些质量好的光碟，遇到质量差的光碟时，机器就无法播放。

   3．立体声平衡控制中的可变电阻器电路
    图2-73所示是音响放大器中的左、右声道（音响中用来处理和传输左右方向信号的电路）增益平衡调整电路。电路中的RP1是可变电阻器，与Rl串联。


    在分析RP1的电路作用前，了解以下三个知识点对电路分析和理解非常有用。
    (1)立体声平衡。音响电路中，对于双声道放大器而言，严格要求左、右声道放大器增益相等（平衡），但是电路元器件的离散性导致左、右声道放大器增益不可能相等。为了保证左、右声道放大器的增益相等，需要设置左、右声道增益平衡调整电路，简称立体声平衡电路。
    (2)立体声平衡调整电路。立体声平衡调整电路中通常的做法是：固定一个声遒的增益，如将右声道电路增益固定，将另一个声道的增益设馈作用。
    了解上述三个知识点之后，可以方便地分析RP1在电路中的工作原理。改变RP1阻值时，就能改变左声道放大器的增益。
    右声道电路中，R2的阻值确定，使右声道放大器增益固定。以右声道放大器增益为基准，改变RP1阻值，使左声道放大器的增益等于右声道放大器的增益，就能实现左、右声道放大器的增益相等。
