图2-32所示是接上负载电路后的电阻分压电路，电路中的RL是负载，它可以是一个电阻，也可以是一个电路。     P83C770AAR


    1．电路工作原理分析与理解
    这个电路的工作原理与前面介绍的电阻分压电路基本一样，只是在分析电路时要将R2和RL并联后的阻抗作为下分压电阻，如图2-33所示，这时与前面介绍的分压电路一样。


    关于接入负载电阻之后的电阻分压电路的分析，要说明下列几点。
    (1)由并联电路总电阻特性可知，R2与RL并联后的总电阻小于R2。如果用总电阻代替电路中的R2，那该电路与前面的电阻分压电路一样。
    (2)由于总电阻阻值下降了，在上分压电阻阻值不变的情况下，分压电路的输出电压下降，因此分压电路接上负载电阻后输出电压会下降。
  (3)负载电阻的阻值越小，称为负载越重。负载越重，分压电路输出电压下降的量越大。

    2．分压电路中负载的电流回路分析

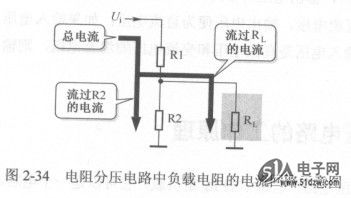

    图2-34所示是电阻分压电路中负载电阻的电流回路示意图。从图中可以看出，从电角度上分析，总电流被下分压电阻R2和负载电阻RL分成了两路。

    3．分压电路的负载电路分析       P87LPC762FN
    分压电路的负载不一定是一个电阻器，更多的是一个具体的电路，图2-35所示是分压电路的负载电路示意图。
