1．基本工作原理       P0805E2743BBT1A
    电阻器在电子电路中的基本工作原理可以从两个方面去理解。
    (1)提供电压。如图2-5所示，电阻Rl为电路中的B点提供直流电压。
    电阻Rl在电路中的A点与B点之间构成了一个支路，电阻Rl将A点的直流电压+V加到了电路中的B点，使B点也有直流电压。显然，电阻Rl用来给电路中某点建立与直流电压+V之间的联系。
    如果电路中的某一点需要直流电压时，就可以在该点与直流电压+V端接一只电阻。


    (2)提供电流回路。如图2-6所示，电阻R3为电路提供一个电流回路。



    电阻R3连接在VT1管发射极与地线之间，电路中的A点与B点通过R3接通，这样VT1管发射极输出的电流可以通过R3流到地线，从而构成了一个电流路。
    如果电路中需要一个电流回路，就可以接入一只电阻。

    2．阻值大小对电路工作影响的分析     P0990167
    电路分析中，有时只是需要进行定性分析，即分析电路中有没有电压，或是有没有电流，但是有时则需要进行进一步的定量分析，即有电压时这一电压有多大，有电流时这一电流有多大。

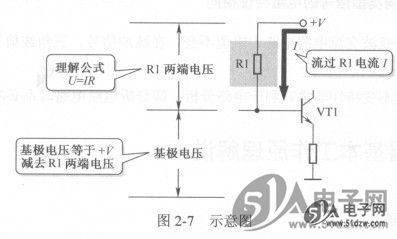

    如图2-7所示，直流电压+V等于Rl两端电压加上基极电压。直流电压+V是不变的，当Rl的阻值大小改变时，Rl两端的电压改变，从而使VT1管基极电压大小改变。


    电阻Rl的阻值大小变化有两种情况，电路分析时先假设它们的变化，然后分析电路相应变化的结果。
    (1) Rl阻值增大情况分析。如果增大Rl阻值，那么Rl两端的电压会增大，导致VT1管基极电压下降。
    采用极限理解方法，即如果Rl增大到开路，+V端与VT1管基极之间没有联系，这时直流电压+V就没有加到VT1管基极，VT1管基极电压为OV。电路分析中会时常用这种极限理解的方法。
    (2) Rl阻值减小情况分析。Rl阻值变小的电路分析与Rl阻值变大的分析方法相同，因为是Rl阻值变小，所以电路分析的结果不同，即Rl阻值减小时，Rl两端电压下降，VT1管基极电压增大。
    当Rl阻值减小到OΩ时，就是VT1管基极与+V端接通，显然这时VT1管基极电压就等于直流电压+V，VT1管基极电压为最高状态。
