1．整机电路图功能     KA34063ADSTF
     整机电路图具有下列一些功能。

    (1)表明电路结构。整机电路图表明了整个机器的电路结构、各单元电路的具体形式和它们之间的连接方式，从而表达了整机电路的工作原理，这是电路图中最大的一张。
    (2)给出元器件参数。整机电路图给出了电路中所有元器件的具体参数，如型号、标称值和其他一些重要数据，为检测和更换元器件提供了依据。例如，要更换某个三极管时，查阅图中的三极管型号标注就能知道要换成什么样的三极管。
    (3)提供测试电压值。许多整机电路图中还给出了有关测试点的直流工作电压，为检修电路故障提供了方便，例如集成电路各引脚上的直流电压标注、三极管各电极上的直流电压标注等，都为检修这部分电路提供了方便。
    (4)提供识图信息。整机电路图给出了与识图相关的有用信息。例如：通过各开关件的名称和图中开关所在位置的标注，可以知道该开关的作用和当前开关状态；引线接插件的标注能够方便地将各张图纸之间的电路连接起来。

   2．整机电路图特点
    整机电路图与其他电路图相比，具有下列一些特点。
    (1)整机电路图包括了整个机器的所有电路。
    (2)不同型号的机器其整机电路中的单元电路变化是很大的，这给识图造成了木少困难，要求有较全面的电路知识。同类型的机器其整机电路图有其相似之处，不同类型机器之间则相差很大。
    (3)各部分单元电路在整机电路图中的画法有一定规律，了解这些规律对识图是有益的，其分布规律一般情况下是：电源电路画在整机电路图右下方，信号源电路画在整机电路图的左侧，负载电路画在整机电路图的右侧，各级放大器电路是从左向右排列的，双声道电路中的左、右声道电路是上下排列的，各单元电路中的元器件是相对集中在一起的。记住上述整机电路的特点，对整机电路图的分析是有益的。

   3．整机电路图给出了与识图相关的有用信息
    整机电路图中与识图相关的信息主要有下列一些。

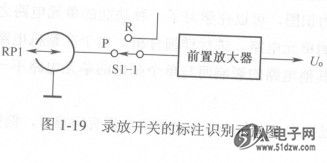

    (1)1-19各开关件的名称和图中开关所在位置的标注，可以知道该开关的作用和当前开关状态。图1-19所示是录放开关的标注识别示意图。图中，Sl-l是录放开关，P表示放音，R表示录音，图示在放音位置。

      (2)当整机电路图分为多张图纸时，引线接插件的标注能够方便地将各张图纸之间的电路连接起来。图1-20所示是各张图纸之间引线接插件连接示意图，图中CSP101在一张电路图中，CNP101在另一张图中，CSP101中的101与CNP101中的101表示是同一个接插件，一个为插头，一个为插座，根据这一电路标注可以说明这两张图纸的电路在这个接插件处相连。


    (3)有些整机电路图中将各开关件的标注集中在一起，标注在图纸的某处，并标有开关的功能说明，识图中若对某个开关不了解，则可以去查阅这部分说明。图1-21所示是开关功能标注示意图。

   4．整机电路图的主要分析内容
    整机电路图的主要分析内容有下列几个方面。
    (1)部分单元电路在整机电路图中的具体位置。
    (2)单元电路的类型。
    (3)直流工作电压供给电路分析。直流工作电压供给电路的识图是从右向左进行，对某一级放大电路的直流电路识图方向是从上向下。
    (4)交流信号传输分析。一般情况下，交流信号的传输是从整机电路图的左侧向右侧进行分析。
    (5)对一些以前未见过的、比较复杂的单元屯路的工作原理进行重点分析。

   5．其他知识点      KA5H0165RTU
    (1)对于分成几张图纸的整机电路图，可以一张一张地进行识图，如果需要进行整个信号传输系统的分析，则要将各图纸连起来进行分析。
    (2)对整机电路图的识图，可以在学习了一种功能的单元电路之后，分别在几张整机电路图中去找到这一功能的单元电路，进行详细分析。由于在整机电路图中的单元电路变化较多，而且电路的画法受其他电路的影响而与单个画出的单元电路不一定相同，因此加大了识图的难度。
    (3)分析整机电路过程中，对某个单元电路的分析有困难对，例如对某型号集成电路应用
电路的分析有困难，可以查找这一型号集成电路的识图资料（内电路方框图、各引脚作用等），以帮助识图。

    (4) -些整机电路图中会有许多英文标注，能够了解这些英文标注的含义，对识图是相当有利的。在某型号集成电路附近标出的英文说明就是该集成电路的功能说明，图1-22所示是电路图中的英文标注示意图。
