中频放大电路的任务是把变频得到的中频信号加以放大，然后送到检波器检波。中频放  第大电路对超外差收音机的灵敏度、选择性和通频带等性能指标起着极其重要的作用。

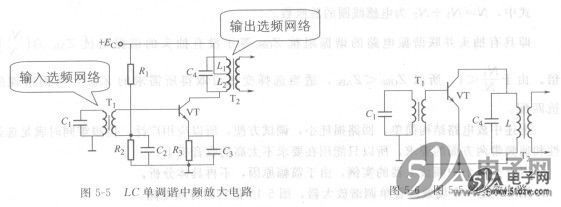

    图5-5是LC单调谐中频放大电路，图5-6为它的交流等效电路。  CAT4109V-GT2

    图中T₁、T₂为中频变压器，它们分别与C_l、C₄组成输入和输出选频网络，同时还起阻抗变换的作用，因此，中频变压器是中放电路的关键元件。
    中频变压器的初级线圈与电容组成LC并联谐振回路，它谐振于中频465kHz。由于并联谐振回路对谐振频率的信号阻抗很大，对非谐振频率的信号阻抗较小。所以中频信号在中频变压器的初级线圈上产生很大的压降，并且耦合到下一级放大，对非谐振频率信号压降很小，几乎被短路（通常说它只能通过申频信号），从而完成选频作用，提高了收音机的选择性。
    由LC调谐回路特性知，中频选频回路的通频带B=f₂-f₁=f_o/Q。式中Q是回路的有载品质因数。Q值愈高，选择性愈好，通频带愈窄；反之，通频带愈宽，选择性愈差。
    中频变压器的另一作用是阻抗变换。因为晶体管共射极电路输入阻抗低，输出阻抗高，所以一般用变压器耦合，使前后级之间实现阻抗匹配。   CAT3636HV3-GT2
    一般收音机采用两级中放，有3个中频变压器。第一个中频变压器要求有较好的选择性，第二个中频变压器要求有适当的通频带和选择性，第三个中频变压器要求有足够的通频带和电压传输系数，由于各中频变压器的要求不同，匝数比不一样，通常磁帽用不同颜色标示，以示区别，所以不能互换使用。

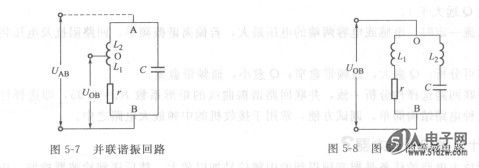

    实际电路中常采用具有中间抽头的并联谐振回路，如图5-7所示，图5-8是它的等效电路。
    可以看出，它是由两个阻抗性质不同的支路组成。由于L₁、L₂都绕在同一磁芯上，实际上是一个自耦变压器。
