直接起动的磁力起动器,接触器,断路器一般都安装在开关板或配电盘上,安装和接线应按前面讲的进行。

成品柜内部主回路及控制回路都已由厂家接好线,用户只需将电源线和负荷线接好即可,也可将操作线引至它处进行两地操作。

引至它处进行操作时,其常闭按钮与起动器内常闭按钮串联,常开按钮与起动器内常开按钮并联。

直接起动器的主接线.可逆直接起动器的主接线。A43-△起动器的主接线,手动A43-△起动器接线。自耦减压起动器的主接线。电抗起动主接线。绕线式电动机起动器的主接线。

A43-△起动器A43接触器和中性点的接触器应先吸合,过一段时间(电动机起动时间),A43接触器失电,△接触器吸合。

电抗串接起动器主接触器应先吸合,过一一段时间(电动机起动时间),短接电抗的接触器应吸合。

频敏变阻起动器主接触器应先吸合,过一段时间(电动机起动时间),短接频敏变阻器的接触器吸合。

直接起动的磁力起动器应得电吸合。

这款D类放大器采用了无滤波输出结构，减少了外部器件数量，有效节省空间，改善电磁干扰性能，同时确保较低的静态电流。

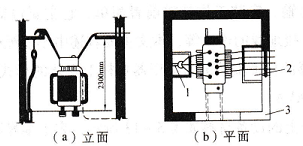

间接起动的自耦减压起动器、A43-△起动器、电抗起动器、频敏变阻起动器应单独或成排装设在用槽钢(10)做成的底座上,底座截面应与起动器底面相等,底座固定在地面埋设的地脚螺栓上。

起动器垂直安装在底座上,垂直度不大于0.5mm,成排安装间隙为1mm。电源线及负荷线应引至底座口内穿管理地。
