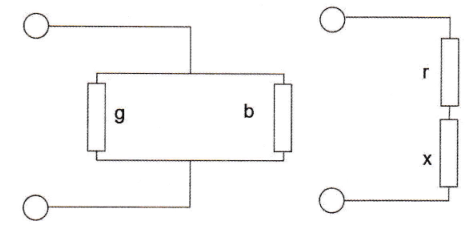

电阻的连接方式,电阻的串联,如果电路中有两个或更多个电阻一个接一个地顺序相连,并且在这些电阻中通过同一电流,则这种连接方式就称为电阻的串联。是两个电阻串联的电路。

上例式子常称为分压公式,它确定了电阻串联电路外加电压U在各个电阻上的分配原则。

显然,每个电阻上的电压大小,决定于该电阻在总电阻中所占的比例,这个比值称为分压比。

电阻的并联,如果电路中有两个或更多个电阻连接在两个公共的节点之间,则这样的连接方式就称为电阻的并联。各个并联中的电阻上承受着同一电压。是两个电阻并联的电路。

两个电阻串联电路,由于电流只有一条通路,所以电路的总电阻R必然等于各串联电阻之和,即R=Rl-+R2

R称为电阻串联电路的等效电阻。

电流r流过电阻R1和R2时都要产生电压降,分别用LT1和U2表示,即

LJ1=IRI

LI2==rR2

电路的外加电压u,等于各串联电阻上的电压降之和,即

u=u1+u2=rR1+rR 2=r(R1+R2)=rR

显然,电阻串联电路可以看作是一个分压电路,两个串联电阻上的电压分别为

U1=IRl

LJ2==ir∶R2

r=u/R

式中,R为电阻,Ω;r为电流,A;U为电压,V。

上式可以写成以下形式

u=rR

这个式子的物理意义是:电流r流过电阻R时,会在电阻R上产生电压降。电流r越大,电阻R越大,电阻上降落的电压越多。欧姆定律也可用下式表示:

R=T/r
