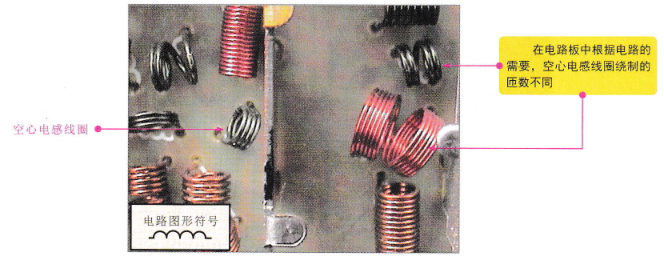

在检测电感时,首先应分辨出电感的每个引脚与哪个线圈相连,然后进行检测。

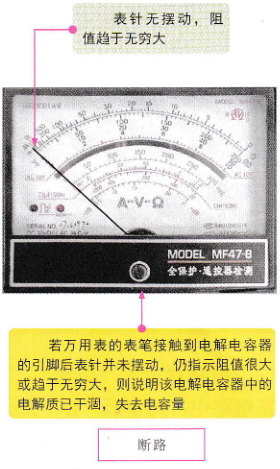

要检测一次绕组和二次绕阻的电阻值,如有阻值且比较小,一般就认为是正常的。如果阻值为o,则是短路,如果阻值为∞,则是断路。若阻值小于∞但大于o,说明有漏电现象。

通过检测电感线图的阻值诊断电感的故障,通过检测电感器的标称电感量诊断故障,检测电感的标称电感量之前,要先对电感器的外观进行检查,然后对电感的标注信息进行读取,获得待测电感器的标称电感量。

由于测得封闭式电感器的阻值为O4,非常接近于OOO,因此可以判断该电感器没有断路故障。

主板电路贴片电感器现场检测实操,主板中的贴片电感器主要在键盘/鼠标接口电路、USB接口电路、南北桥芯片组附近。主板中的贴片电感器可以使用数字万用表测量,也可以使用指针万用表进行检测,为了测量准确,通常采用开路测量。

将万用表的红、黑表笔分搭在待测贴片电感器两端的引脚上,检测两引脚间的阻值。

总结提示，用数字万用表测量主板中贴片由于测量的电感器的读数OOO3,接近于0,因此判断此电感器正常。如果测量时,万用表的读数偏大或为无穷大,则表示电感器损坏。

用数字万用表测量主板中贴片电感器的方法,用电烙铁将待测封闭式电感器从电路板上焊下,并清洁封闭式电感器两端的引脚,去除两端引脚上存留的污物,确保测量时的准确性。

将数字万用表旋至欧姆挡的“200”挡.

将万用表的红、黑表笔分别搭在停测封闭式电感器两端的引脚上,检测两引脚间的阻值.

将主板的电源断开,然后对电感器进行观察,看待测电感器是否损坏,有无烧焦、有无虚焊等情况。如果有,则电感器损坏。XC4VFX60-11FFG672I
