音乐芯片也有多种外形封装,为便于手工装配,本书中的音乐芯片采用了双列直插DIP 8P的封装形式,芯片内部含有存储器,根据歌曲的长短不同,内部存储器大小也有区别,生产厂家事先在芯片内录入了所需的乐曲,用户自己不能随意更改。

根据芯片引脚定义来搭建电路是音乐芯片的参考应用电路。

音乐芯片参考应用电路，是发出“叮咚”声音的芯片和内置一首歌曲的音乐芯片的各引脚定义。

随批次不同和性能改进,各芯片的控制方式也会有所不同,主要是第6、7脚的控制模式会有区别,但基本上大同小异。

NPN型小功率三极管的测量，PNP型三极管的测量，需要测量4次。

黑表笔接B极,红表笔接C极,数字万用表应显示600~800的数值。

黑表笔接B极,红表笔接E极,数字万用表应显示600~800的数值。

红表笔接B极,黑表笔接C极,数字万用表应无数值显示。

红表笔接B极,黑表笔接E极,数字万用表应无数值显小。

NPN二极管完好，PNP型小功率三极管的测量

音乐芯片，在本书的实验中使用了叮咚声芯片和内含一首歌曲的音乐芯片。

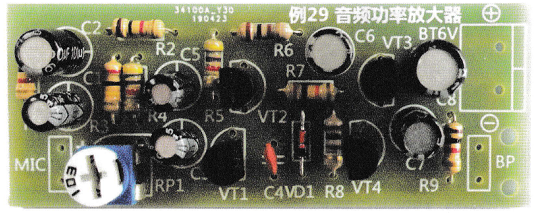

扬声器有两个接线引脚,由li我们实验所使用的是小功率的扬声器,可不区分极性。

在一些高保真音响的系统中,较大功率的扬声器是需要区分极性的。扬声器的主要参数有阻抗、额定功率、频率特性、失真度等。由于我们的实验电路对音质要求并不高,因此并不需要多么高级的产品,圆形的、直径￠40mm、阻抗8Ω、功率0.5W的扬声器就可以满足需要。

阻抗和功率一般都在扬声器的背面上有所标注，扬声器内部有磁铁,并用细漆包线密绕了多圈线圈,两根线圈引线焊接在背面的小印板上,并用黑色树脂胶密封以保护漆包线。使用时,在小印板预留空白处焊接两根引线,与驱动电路相接。
