双电源互补对称功率放大器的工作原理为:当信号电压为正半周时,Ql正向导通,Q2截止。VCc通过Q1的c-e结,流过负载,在负载上得到放大了的正半用信号;当信号电压为负半周时,Q1截止。Q2正向导通。Vcc通过负载Q2的e-c结到负电源,在负载上得到放大了的负半周信号,正负半周信号在负载上合成为全波。

加入C2后,由于其容量较大,其两端电压可视为不变。当QJ导通使中点电压升高时,C2正极电压也跟着升高,使QI基极电位升高而获得正常偏压,保证了Ql的大电流输出。

两管交替工作,互为补充,所以该电路称为互补对称电路。这种电路输出功率大,效率高,应用广。在显示器中主要用在场输出集成电路、平行四边形校正电路中.

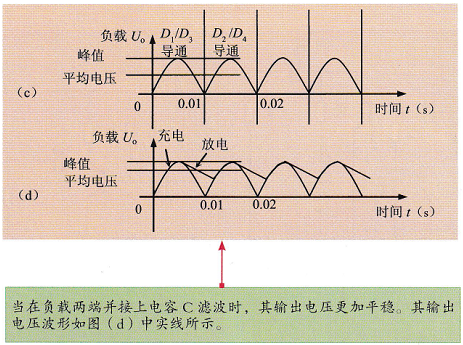

下面分几种情况分析稳压二极管构成的稳压电路工作过程。

负载电流不变,输入电压变高时的稳压过程.

当输入电压升高时,输出电压也略增加,稳压管的工作电流(FD)将增加,使流过限流电阻R的电流也增大,同时电阻R上电压降也增大,而输出电压U0=UI-UR,UR增加,U0必减小,从而保持输出电压叽基本不变。

输入电压不变,负载电流变化时的稳压过程。当负载电流增大时,在R上的压降增大,引起输出电压叽下降,稳压管的工作电流I.D下降,最后使通过R的电流基本不变。

稳压二极管构成的稳压电路的优点是:电路简单,稳压效果好,但是输出电压值不能调整,且输出电流小。

变压器耦合的特点如下:

能够进行阻抗变换,前后级工作点互不影响;这是它的最大优点。

但变压器体积稍大,不能集成,频率特性差。

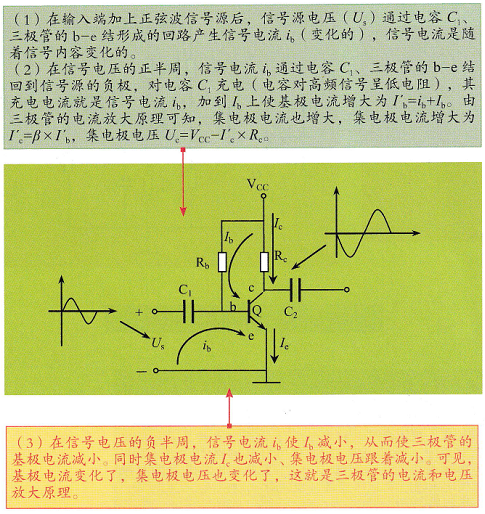

低频功率放大，前面介绍的放大器,一般属于电压放大器,任务是将微弱的信号进行电压放大。

输入和输出的电压电流都比较小,不能直接驱动功率较大的设各。这就要在放大器的末级增加功率放大器。功率放大器的任务是放大信号的功率(电压和电流都要放大)。

因此属于大信号放大器，在本节中,我们介绍电子设各中常用的几种功率放大器。
