集成稳压器称集成稳压电路,是一种将不稳定直流电压转换成稳定直流电压的集成电路。

与用分立元件组成的稳压电源相比,集成稳压器具有稳压精度高、工作稳定可靠、外围电路简单,体积小、重量轻等显著优点。集成稳压器一股分为多端式(稳压器的外引线数目超过三个)和三端式(稳压器的外引线数目为三个)两类。为电路中常见的集成稳压器。

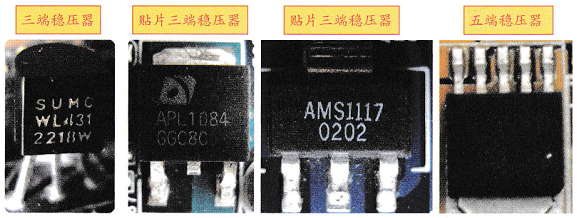

三端稳压器,贴片三端稳压器,五端稳压器在电路图中集成稳压器常用字母“Q”表示,电路图形符号为多端式,图lO-lO(b)所示为三端式。

多端式三端式,集成运算放大器(Integrated Operational Amplner),简称集成运放,由多级直接耦合放大电路组成的高增益(对元器件、电路、设各或系统,其电流、电压或功率增加的程度)模拟集成电路。

在中央处理器的算术及逻辑部件中,包含的寄存器有累加器(ACC)。而在中央处理器的控制部件中,包含的寄存器有指令寄存器(IR)和程序计数器(PC)。

电路中的集成电路一般会出现集成电路烧坏、引脚损坏或虚焊、内部局部电路损坏等故障。下面分别进行分析。集成电路被烧坏故障诊断,集成电路烧坏故障通常由过电压或过电流引起。

集成电路烧坏后,从外表一般看不出明显的痕迹。严重时,集成电路可能会有烧出一个小洞或有一条裂纹之类的痕迹。集成电路烧坏后,某些引脚的直流工作电压也会明显变化,用常规方法检查能发现故障部位。集成电路烧坏是一种硬性故障,对这种故障的检修很简单:只能更换。

集成电路引脚虚焊故障诊断,集成电路引脚虚焊故障是常见现象,可能由于灰尘腐蚀或震荡造成引脚和

电路板接触不良。对于此类故障通常用加焊锡的方法进行处理。
