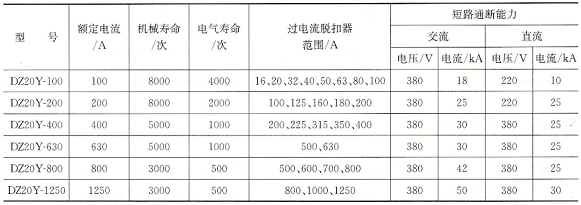

工作过程如下:闭合电源开关QSl,按下启动按钮SB2,接触器KM的吸引线圈通电,KM主触点和自锁触点闭合,M1主轴电动机启动并运行。如需车床停止工作,只要按下停止按钮SB1即可。

照明和保护环节由变压器副绕组供给36V安全电压经照明开关QS3控制照明灯EL。照明灯的一端接地,以防止变压器原、副绕组间发生短路时可能造成的触电事故。

保护环节过载保护:由热继电器FRl、FR2实现M1和M2两台电动机的长期过载保护。

工作过程如下:闭合电源开关QS.按下上升启动按钮SB1,接触器KM1的吸引线圈通电,KM1主触点闭合,M1主轴电动机启动,重物上升。

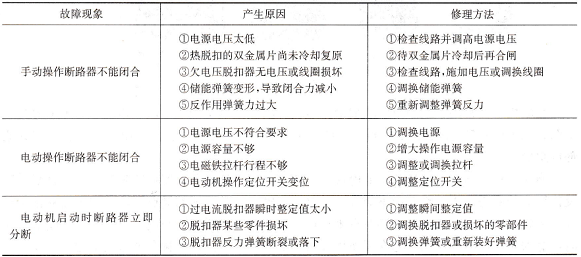

常见故障分析，升降电动机不能起吊重物。首先应该重点检查电源是否正常,是否电压过低或电动机有故障。此外,检查按钮SBl、SB2接点接触是否良好,各连接导线有无虚接或断线。

电动机缺相运行。电源接通后,接触器虽闭合,但电动机发出嗡嗡声。应当检查接触器=对主触点中是否有一对主触点接触不良,电动机接线是否有一处断线。发生这种故障时,应当尽快切断电源,排除故障后再重新启动电动机。

在上升过程中,SBl的常闭触点和KM1的互锁常闭触点始终断开,断开了下降控制回路,此时,下降按钮SB2无效。如需停止上升.只要松开按钮SB1即可.同时下降控制电路恢复原状。

按下下降启动按钮SB2.接触器KM2的吸引线圈通电,KM2主触点闭合,M1主轴电动机起动,重物下降。在下降过程中,SB2的常闭触点和KM2的互锁常闭触点始终断开,断开了上升控制回路,此时,~L升按钮SBl无效。如需停止下降,只要松开按钮SB2即可,同时上升控制电路恢复原状。
