在阅读电气原理图时.大致可以归纳为以下几点。

必须熟悉图中各器件符号和作用。

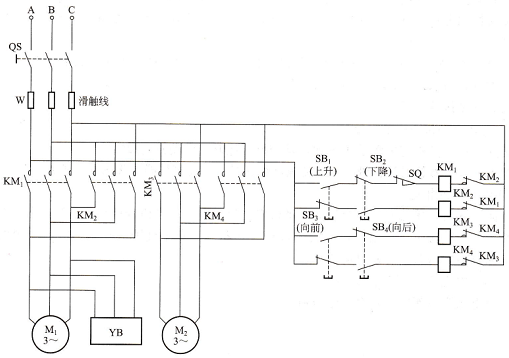

阅读控制电路。控制电路由各种电器组成,主要用来控制主电路工作。在阅读控制电路时,一般先根据主电路接触器主触点的文字符号,到控制电路中去找与之相应的吸引线圈,进一步弄清楚电动机的控制方式。这样可将整个电气原理图划分为若干部分,每一部分控制一台电动机。

另外控制电路一般是依照生产工艺要求,按动作的先后顺序,自上而下、从左到右、并联排列。因此读图时也应当自上而下、从左到右,一个环节、一个环节地进行分析。

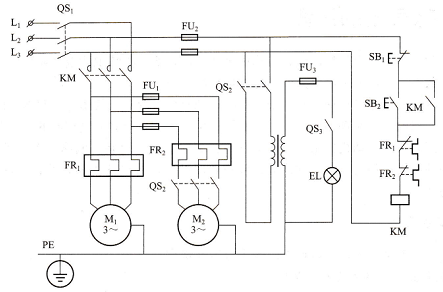

动力电路的电源电路绘成水平线,受电的动力装置(电动机)及其保护电器支路应垂直于电源电路。

主电路用垂直线绘制在图的左侧,控制电路用垂直线绘制在图的右侧,控制电路中的耗能元件画在电路的最下端。

图中自左而有或自上而下表示操作顺序,并尽可能减少线条和避免线条交叉。

图中有直接电联系的交叉导线的连接点(即导线交叉处)要用黑圆点表示。无直接电联系的交叉导线,交叉处不能画黑圆点。

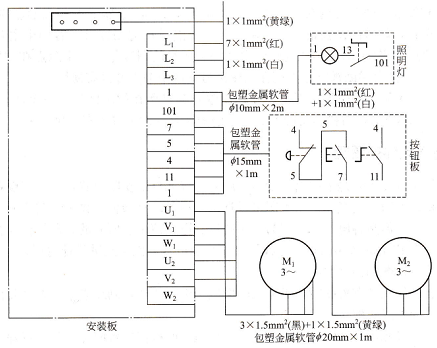

电气安装接线图的绘制原则:

绘制电气安装接线图时,各电气元件均按其在安装底板中的实际位置绘出。元件所占图面按实际尺寸以统一比例绘制。

绘制电气安装接线图时,一个元件的所有部件绘在一起,并用点旧i线框起来,有时将多个电气元件用点画线框起来.表示它们是安装在同一安装底板上的。

绘制电气安装接线图时,安装底板内外的电气元件之间的连线通过接线端子板进行连接,安装底板上有几条接至外电路的引线,端子板上就应绘出几个线的接点。
