值比紧随其后的竞品低16 %。结合6.9 nC（通道1）和6.5 nC（通道2）低栅极电荷，导通电阻与栅极电荷乘积FOM比位居第二的器件低14 %，有助于提高快速开关应用的效率。

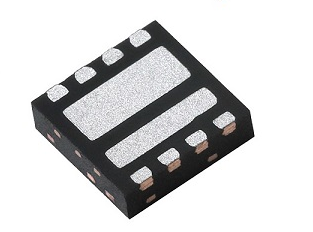

日前发布的双MOSFET比采用6 mm x 5 mm封装的双器件小65 %，是目前市场上体积最小的集成产品之一。除用于同步降压，DC/DC转换半桥功率级之外，新型器件还为设计师提供节省空间的解决方案，适用于真空吸尘器、无人机、电动工具、家庭/办公自动化和非植入式医疗设备的电机控制，以及电信设备和服务器的无线充电器和开关电源。

集成式MOSFET采用无导线内部结构，最大限度降低寄生电感实现高频开关，从而减小磁器件和最终设计的尺寸。其优化的Qgd / Qgs比降低噪声，进一步增强器件的开关特性。SiZ240DT经过100 % Rg和UIS测试，符合RoHS标准，无卤素。

每个元件的选择输入数 0

最低工作电源电压 3 V

最大工作电源电压 18 V

最大传播延迟时间@最大CL 380@5V|180@10V|130@15V ns

工作温度 -55 to 125 °C

标准包装 Bulk

标准包装 Rail / Tube

加工技术 CMOS

安装 Through Hole

逻辑系列 CD4000

包装宽度 6.6(Max)

PCB 14

元素输出数 1

典型工作电源电压 3.3|5|9|12|15

欧盟RoHS指令 Compliant

最大静态电流 20

每个芯片的元件数 4

最低工作温度 -55

供应商封装形式 PDIP

PXI模拟输出/电流环仿真模块（41-765系列）设计用于采用4–20mA电流环的工业用变送器的测试。该系列模块可以通过编程设置压摆率，以便有效地模拟不同的传感器。该系列模块还具有多种不同的输出模式，包括4–20mA、0–24mA、+/-24mA、0-5V、+/-5V和+/-12mV，功能多样并且有助于提高仿真的准确度。

41-765系列模拟输出/电流环仿真模块还是同类型的仿真模块中密度最高的，仅占用一个PXI槽位，能提供16个通道，为PXI或LXI/USB机箱节省了插槽空间以便用于其他仪器。

PXI LVDT/RVDT/旋转变压器信号仿真模块（41-670系列）可以用于LVDT（线性可变差动变压器）、RVDT（旋转可变差动变压器）或Resolver（旋转变压器）的仿真。
