VCC 锁定与迟滞(UVLO)

VCC 过电压保护(VCC OVP)

在通用输入电压范围内固定输出功率限制的电流阈值设置

过载保护(OLP)及自动恢复功能

内部温度保护(OTP)与自动恢复功能

输出电压保护(输出 OVP)与自动恢复，

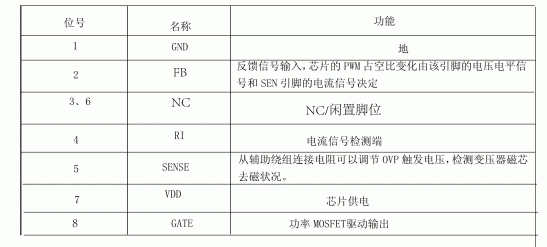

OVP 触发电压可由辅助绕组与 PRT 销连接的电阻调节

茂捷M5563系列封装: DIP-8封装

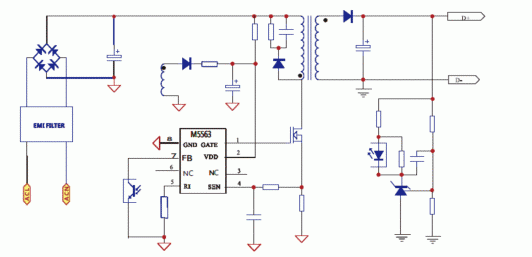

茂捷M5563系列应用：

离线式AC/DC反激式变换器，DC/DC电源

手机充电器，上网本充电，数码设备充电。笔记本适配器

小功率电源适配器

机顶盒电源。充电宝保护器

开放式开关电源

LED电源开关



特性

基于专利iCoupler®技术

低功率运行

双向的沟通

3 v / 5 v的翻译水平

125 ? C高温操作

高数据速率(NRZ)

大于25 kv /μs模瞬态高免疫力

精确的计时特点:

最大脉冲宽度失真

最大通道到通道匹配

AEC-Q100合格的汽车版本

UL认证:2500Vrms，每UL 1577认证1分钟

符合rohs的窄体SOIC 8导联封装

应用程序

Size-critical多通道隔离

SPI接口/数据转换器隔离

rs - 232 / rs - 422 / rs - 485收发器隔离

数字现场总线隔离

混合动力汽车、电池监控器和电机驱动器

产品种类:

数字隔离器

RoHS:

安装风格:

SMD/SMT

封装 / 箱体:

SOIC-8

系列:

通道数量:

2 Channel

极性:

Bidirectional

绝缘电压:

2.5 kVrms

隔离类型:

Magnetic Coupling

数据速率:

1 Mb/s

传播延迟时间:

45 ns

电源电压-最大:

5.5 V

电源电压-最小:

2.7 V

工作电源电流:

600 uA

最小工作温度:

- 40 C

最大工作温度:

+ 105 C

封装:

Tube

产品:

Digital Isolators

类型:

General Purpose

商标:

Analog Devices

最大下降时间:

10 ns (Typ)

最大上升时间:

10 ns (Typ)

工作电源电压:

5.5 V

产品类型:

Digital Isolators

脉冲宽度:

1000 ns

模拟设备ADuM1201双通道数字隔离器提供了优于光耦合器的突出性能特性。这些设备基于专利iCoupler®技术，该技术结合了高速CMOS和单片变压器技术。iCoupler器件消耗光耦合器1 / 10到1 / 6的功率需求，并消除了led、光电二极管、外部驱动器和其他分立元件的需求。ADuM1201数字隔离器提供3V/5V电平转换，低功耗运行，双向通信，3ns精确定时特性，125℃高温运行。

ADuM1201隔离器在各种通道配置和数据速率下提供两个独立的隔离通道。也可提供符合ADuM1201系列AEC-Q100每台125°C运行要求的汽车等级版本。典型应用包括RS-232/RS-422/RS-485收发器隔离、关键尺寸多通道隔离、SPI接口/数据转换器隔离、混合动力汽车、电池监控器和电机驱动器。
