NU507晶片特性  (内置MOS+过温保护功能)

簡易之線性定電流元件

80mA 單通道定電流驅動器

最高輸出端耐壓 400V

輸出電流由外部電阻設定

VDD電源電壓 6V ~ 18V，內建 15V 稽納二極體保護

VDD腳可做 PWM 調變，最高頻率 5KHz

可串接使用，提高導通角度與光效

電流精準度 4%

電源及負載調變率 0.5%/V120℃~160℃晶片溫度保護，電流隨溫度升高而下降

工作環境溫度 -40℃~85℃  無鉛環保封裝    80mA單通道定電流驅動器

最高輸出端耐壓400V

6V~18V 電源電壓設計，內建15V稽納二極體保護

VDD可做PWM調變,最高頻率 5KHz

電源及負載調變率0.5%V.

120 ℃~160℃晶片溫度保護80mA單通道定電流驅動器

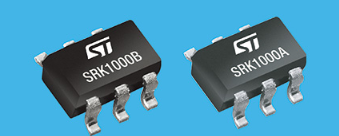

高能效和低功耗为特色的反激式转换器副边同步整流(SR)芯片SRK1000A和SRK1000B，该产品系列现在新增一款更划算、封装更小的产品，可用于充电器、快速充电器、适配器和USB PD端口。

这两款器件采用最小延迟快速导通设计和创新的自适应关断技术，无需增加外部组件即可最大限度延长同步整流MOSFET管的导通时间，并最大程度降低电路中的寄生电感效应，从而使电路系统能效大幅改善，物料清单成本明显降低。

SRK1000A和SRK1000B两款产品都能用于各种反激式控制器，包括高达300kHz固定频率的准谐振(QR)和CCM/DCM混合模式反激式拓扑，简化系统设计。两款器件都可以通过选择电阻来设定导通(TON)后的消隐时间，以防止噪声引起杂散问题。SRK1000A关断(TOFF)后消隐时间固定在2μs，SRK1000B是3μs。

这两款器件均有轻载低功耗省电模式，当同步整流不再需要时，控制器便进入低功耗睡眠模式。 实现方法是检测原边控制器是否进入突发模式或同步整流MOSFET管的导通时间是否低于TON最小预设值。控制器低功耗模式静态电流仅为160μA。

SRK1000A和SRK1000B适用于最高19V的输出电压，在CCM模式下能够将稳压输出保持至2V，支持4.5V-32V宽压电源，漏-源极电压额定100V。输出灌电流高达1A，拉电流最高0.6A，用于控制外部N沟道同步整流MOSFET管的栅极。

SRK1000A和SRK1000B均采用2.9mm x 2.8mm 6引脚SOT23-6L封装。

產品說明

NU507 是一簡單的高壓定電流元件，在各種 LED 照明產品的應用上非常容易使用，尤其是在車用電子與交流電壓直接驅動的應用，具有低成本與高效能的優勢。

NU507 其具有絕佳的負載與電源調變率和極小輸出電流誤差，能使 LED 的工作電流穩定限制在設定範圍內，大幅增長 LED 使用壽命。

除了支援寬廣電源範圍不需另外提供電源之外，NU507 的 VDD腳可以充當輸出致能(OE)功能使用，配合數位 PWM 控制線路，可應用於灰階電流控制。

 NU507 支援數能科技獨特的 LED 串接驅動技術，在不需要轉換電源電壓的情況下，直接有效率的驅動多顆串接的 LED。此串接驅動技術能維持正弦波的高導通角度與高電源效率。當電源電壓上升時，能將增加的電壓電能轉換為光能。同時並具有高功率因數與電路結構簡單的優點。在僅需要少數 SMD 電阻電容的情況下，大幅提高產品的可靠度與簡化量產程序。此獨特多階串接驅動架構專利申請中。

NU507 是高壓線性電源元件，不會產生電磁干擾，其內建的溫度保護功能，在 125℃以上時會開始將輸出電流降低，並在約 160℃時關閉。另外其輸出電流由外部電阻設定，最大電流可輸出 80mA。
