高功率发射时自动进入旁路模式

发布时间:2020/6/4 23:17:43 访问次数:1152

性能概要：UPB74LS175C

800MHz -3dB 小信号带宽

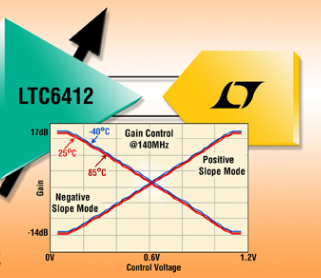

连续可调增益控制

-14dB 至 +17dB 对数线性 (Linear-in-dB) 增益范围

就全部增益设定值而言，在 240MHz 时具 35dBm OIP3

在最大增益时具 10dB 噪声指数

2.7nV/√Hz 输入参考噪声

差分输入和输出

就全部增益而言具 50Ω 输入阻抗

从 3V 到 3.6V 的单电源工作

110mA 电源电流

4mm x 4mm x 0.75mm 24 引脚 QFN 封装

AS1339降压型稳压器，高效率和微型封装使其成为包括手机、无线PDA和智能手机在内的多频段WCDMA/NCDMA应用的理想之选。

AS1339提供高达650mA的电流，输入电压为2.7 - 5.5V，非常适合于单节锂离子电池应用。为了延长电池寿命，可通过改变低功耗射频放大器的电源电压来动态调整其输出功率。为了实现这一功能，AS1339通过一个增益为2.5V/V的外部模拟输入信号对输出电压进行动态控制。此外，30μs的超快输出电压建立时间可确保满足 CDMA规范。

AS1339采用 2x2mm WL–CSP封装，完全可以满足尺寸受限的电池供电应用对超小空间的要求，如手机和其它便携式无线终端设备。其2MHz固定开关频率允许使用微型超薄电感和电容，可最大限度地减小PCB尺寸。这种恒频开关操作可产生可预测的低输出噪声，该输出噪声可通过内部降噪电路进一步降低。

AS1339的峰值效率为97%，可延长各种应用的电池寿命。它支持1.1A的峰值电流，其集成的110mΩ旁路FET在低电池电压状态下也能够以最小的压降提供最大的功率。AS1339在高功率发射时自动进入旁路模式。它还集成了两个10mA、低噪声和高PSRR的LDO，用于PA偏置。每个LDO具有独立的使能控制，提供高输出电压精度，且只需要10nF的输出电容。

如果不需要电源，例如移动电话在飞行模式下时，AS1339可提供100nA关断模式及输出断开功能。其它功能还包括软启动和安全功能等，如电流过载和热关断保护。

AS1339采用微型、16焊球、2x2mm WL–CSP封装，支持-40°C 至+85°C工业级温度范围。
