高性能触觉驱动器和升压转换器

发布时间:2020/5/30 12:03:05 访问次数:481

XRK697H73IV一个高性能触觉驱动器、一个数字信号处理器和一个升压转换器。这些设备基于电机的谐振频率，可驱动高性能线性共振激励器(LRA)和音圈电机(VCM)，从而通过独特的预存触觉波形来增强用户体验。超低延迟可实时控制触觉电机，这为用户提供了更直接的感觉或反应。闭环算法最大程度地提高了LRA的效能，并以更清脆、更少的“嗡嗡声”实现有力且一致的触觉。

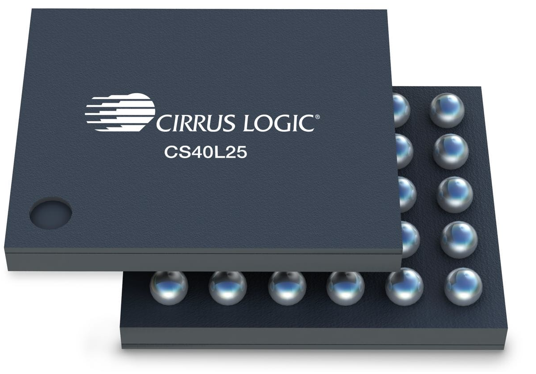

Cirrus Logic CS40L25产品系列包括：

采用30球WLCSP封装的CS40L25-CWZR和CS40L25B-CWZR IC，用于移动和便携式应用，现已批量供货

采用商业级32引脚QFN封装的CS40L25B-CNZR，用于PC/笔记本电脑和其他通用市场应用，现有样品

采用汽车级变量带可润湿侧爬的32引脚QFN封装的CS40L25B-DNZAEC-Q100，用于触摸键和触摸屏等信息娱乐应用，现有样品

Cirrus Logic触觉产品组合得到进一步扩展Harsha Rao表示，鉴于对差异化触觉反馈功能的浓厚兴趣，采用CirrusLogic触觉驱动器的全新消费设备有望在2020年推出。此外，CirrusLogic最近开始提供其下一代触觉产品的样品，该产品集成了压力传感和触觉驱动器。该单芯片设备预期将提高性能、降低功耗并简化系统设计，智能手机触觉子系统的总尺寸的减少将多达50％。

制造商: Analog Devices Inc.

产品种类: 锁相环 - PLL

RoHS: 详细信息

类型: PLL

电路数量: 1

最大输入频率: 8 GHz

电源电压-最大: 5.2 V

电源电压-最小: 3 V

最小工作温度: - 40 C

最大工作温度: + 85 C

安装风格: SMD/SMT

封装 / 箱体: QFN-24

封装: Cut Tape

系列: HMC704

技术: SiGe

商标: Analog Devices

输入电平: BiCMOS

工作电源电压: 3.3 V, 5 V

产品类型: PLLs - Phase Locked Loops

工厂包装数量: 50

子类别: Wireless & RF Integrated Circuits

单位重量: 397 mg

DMN3012LEG 在单一封装内整合双 MOSFET，尺寸仅 3.3mm x3.3mm，相较于典型双芯片解决方案，电路板空间需求最多减少 50%。此节省空间的特点，有利于使用负载点 (PoL) 与电源管理模块的一系列产品应用。DMN3012LEG 可用于DC-DC 同步降压转换器与半桥电源拓扑，以缩小功率转换器解决方案的尺寸。

PowerDI® 3333-8 D 型封装的 3D，结构有助增加整体功率效率，且高电压与额定电流大幅扩大其应用范围。完全接地垫片设计可带来良好的散热效能，降低整个解决方案的运作温度，还能善用高切换速度及其效率，免去大型电感器和电容器的需求。

DMN3012LEG整合两个 N 信道的增强模式 MOSFET，非常适合用于同步降压转换器的设计。此组件使用横向扩散 MOS (LDMOS) 制程，结合快速导通和间断动作，Q1延迟时间仅 5.1ns 和 6.4ns，Q2 仅 4.4ns 和 12.4ns，且 Q1 最大导通电阻 (RDS(ON)) 在 Vgs=5V 时仅12mΩ，Q2 在 Vgs=5V 时则是 6mΩ。若闸源极电压为 10V，DMN3012LEG 可接受 30V 汲源极电压，同时支持 5V 闸极驱动。
