PI3740 ZVS 升降压稳压器，支持 -55°C 至 +115°C 的更大工作温度范围并可选锡铅 BGA 封装。PI3740 是一款高密度、高效率的升降压稳压器，支持 8 至 60V 的输入电压范围以及 10 至 50V 的输出电压。该器件不仅可在 10x14 毫米的 SiP 封装中提供高达 140W 的功率，而且还能够与其它器件并联，实现更大的功率传输。此外，ZVS 开关拓扑还可实现高达 96% 的效率。

ZVS 架构在最大限度降低开关损耗、最大限度提高效率的同时，还可实现高频率工作。高开关频率工作可缩小外部滤波组件的尺寸，提高功率密度，并可为线路瞬态及负载瞬态实现快速响应。PI3740-00 需要一个来构成一个完整的 DC-DC 开关模式升降压稳压器。

产品广泛用于以下应用：

电池充电及调节、电信、网络、照明

计算、通信、工业、汽车配件

12、24、48 及 60V DC–DC 应用

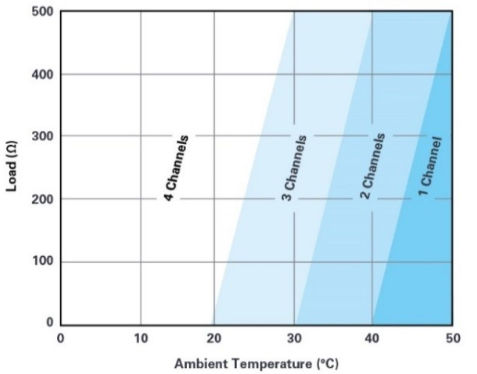

模拟I/O和数字I/O的基本功能。模拟输出提出了一个特殊的挑战（如图1所示），因为需要在众多不同负载条件下提供高精度的有源驱动设定值。有源驱动器级此时变得尤为重要；损耗应尽量小。

需要考虑的因素如下：

连接的负载

允许的最高环境温度和内部模块温度

通道数和模块尺寸

电气隔离接口

精度

功率损耗值还包括使用ADP1031进行电源和数据隔离而产生的功耗。

电源优化

电源电压具有不同的要求：

逻辑电压：除了（工作模式取决于单极性或双极性）驱动器电源之外，AD5758输出IC还需要一个3.3 V的逻辑电压为内部模块供电。这可以利用片内LDO稳压器产生；但是，为了提高效率并降低功率损耗，建议使用开关稳压器。

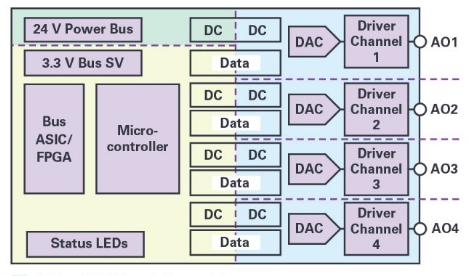

隔离式驱动器电源：出于安全考虑，PLC总线与I/O模块之间始终保持电气隔离。采用不同颜色显示了这种隔离，其中包括逻辑（总线）端、电源和现场端输出的三种不同电位。

因为通常在电路板上也会对这三个部分进行空间分隔，即输出端朝向正面连接器端子设置，而背板总线（顾名思义）位于背面，所以将隔离、电源和输出驱动器集成到单芯片中并不明智。

电源管理单元ADP1031执行所有功能，并与AD5758搭配工作，能够在更小的空间需求和功率损耗下实现隔离式输出模块的开发
