电源变压器需采用中心抽头双电源变压器，变压器初级为AC 220V，次级为交流双6V，功率在10～30W之间（根据自己需要的功率决定）。

接线时中心抽头接于接线柱的中间，另两根线接于上、下两个位置上，音箱接线柱中间地线是共用的，另两根分别接在OUT"和"R OUT"的接线柱上。

左、右声道的电路是完全对称的两个电路，另一个就是电源电路。元件安装时只要认真按线路板上的符号安装，都能成功完成制作。元件安装时有两根跳线需要特别注意，位于VT5、VT6 边上，标有"J1、J2"处，若漏焊，功放将无法正常工作。

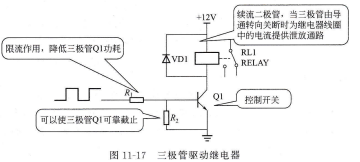

继电器应用电路,三极管驱动继电器,当三极管用来驱动继电器工作时,笔者推荐采用NPN型的三极管。

当输人高电平时,三极管Q1饱和导通,继电器线圈通电,触点吸合。当输入低电平时,三极管Q1截止,继电器线圈断电,触点断开。三极管放大倍数一般选择在120~240之间,驱动继电器的二极管必须选插件封装。

一般R1阻值选取,保证基极电流的大小在1.5mA左右。具体选值的大小要根据继电器实际情况而定。一般情况下R1阻值的大小为2kΩ。当单片机(MCU)与三极管之间的距离在15cm以上时,需加上电阻R2,R2阻值的大小为5.1kΩ.续流二极管一般选取二极管1N400X系列或1N4148。

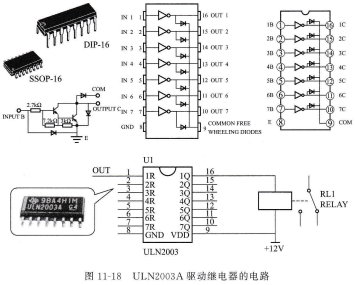

集成电路驱动继电器目前已使用多个驱动二极管集成的集成电路,使用这种集 成 电路 能简化驱动多个继电器的印制板的设,只要其中任意一个开关闭合或断开都可以切断或闭合电路,使灯熄灭或点亮.两个双联开关控制一盏灯 。

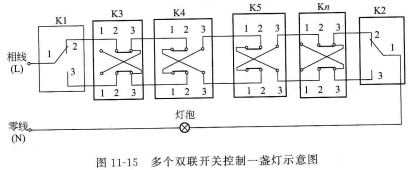

K1K2L(火线)2灯N(零线)两个双联开关控制一盏灯示意图,三个双联开关控制一盏灯.灯L(火线)N(零线)K1K3单刀双掷开关 双刀双掷开关,单刀双掷开关,二个双联开关控制,一盏灯示意图多个双联开关控制,一盏灯示意图.

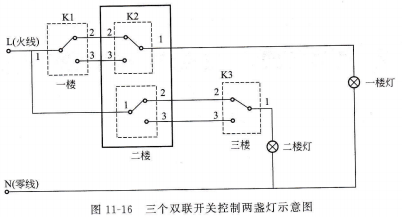

双联开关控制两盏灯,如果有一个三层楼梯,安装两盏灯,要对两盏灯进行控制,通过三个双联开关方法进行,工作原理同上,三个双联开关控制两盏灯示意图。
